U sustavima čistih soba, vrata nisu samo prolazi za osoblje i materijale – ona jesu kritični čvorovi za održavanje gradijenata razlike tlaka, sprječavanje ulaska čestica i zaustavljanje unakrsne kontaminacije . Jasan zaključak je: Kvalificirani vrata čiste sobe moraju istovremeno ispunjavati četiri zahtjeva — nepropusnost zraka (propuštanje zraka ≤0,3 m³/(h·m²) @100Pa), radni vijek (≥500 000 operacija), antibakterijska/otpornost na koroziju i inteligentna kontrola blokade — a kvar u bilo kojem od ovih područja može dovesti do gubitka čistoće, često s ozbiljnijim posljedicama od curenja zidne ploče . Sljedeće pruža detaljnu tehničku referencu iz šest dimenzija: pokazatelji osnovne izvedbe, konstrukcija vrata i materijali, sustavi brtvljenja, dizajn prozora za gledanje, izbor hardvera i prihvaćanje instalacije.

Osnovni pokazatelji učinka: četiri ključna tehnička parametra za vrata čistih soba

Učinkovitost vrata za čiste sobe može se izravno kvantificirati i ocijeniti. Slijede četiri ključna pokazatelja koja su priznata u industriji:

Konstrukcija i materijali vrata: Usporedba performansi tri glavne vrste

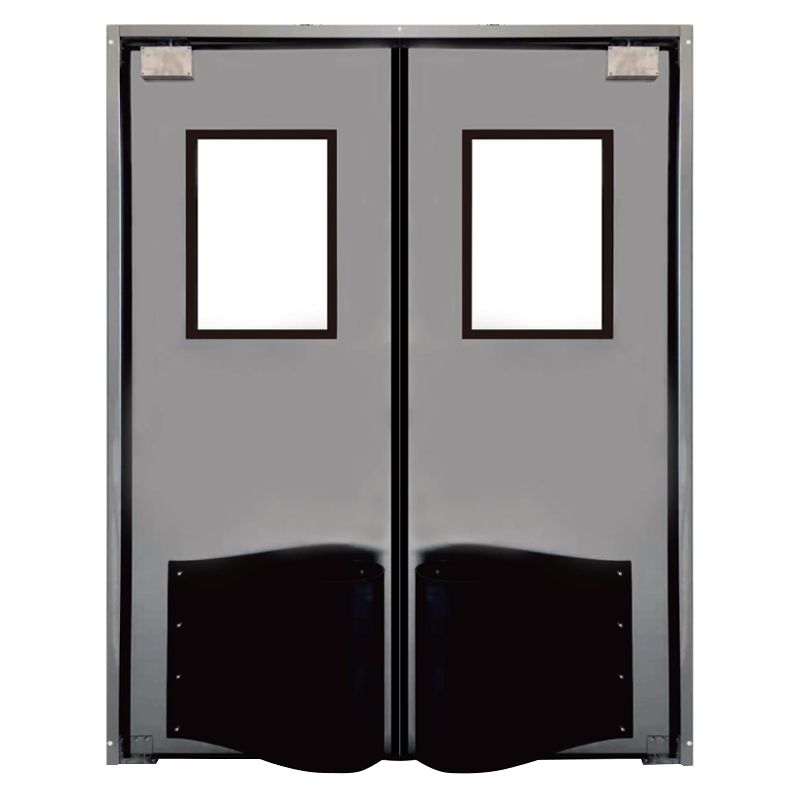

Vrata za čiste sobe prvenstveno se dijele u tri vrste na temelju scenarija primjene i razina čistoće:

Sustav brtvljenja: Pet linija obrane za osiguranje zrakonepropusnosti

Učinak brtvljenja vrata čistih soba njihova je temeljna vrijednost. Kompletan sustav brtvljenja sastoji se od sljedećih pet slojeva:

1. Trostrana magnetska brtvena traka : Montira se na gornju i obje strane okvira vrata, izrađen od medicinski silikon ili EPDM , s magnetskom privlačnošću ≥3 kg/m. Sabijanje brtve od 2-3 mm kada su vrata zatvorena osigurava brtvljenje bez otežanog zatvaranja;
2. Donja automatska brtva (traka za brisanje) : Automatski se spušta kako bi čvrsto dodirnuo pod kada je zatvoren (visina pada ≥15 mm, razmak od poda ≤1 mm), i automatski se podiže kada se otvori. A dvoredni četkasti gumeni strugač kombinacija se preporučuje i za brtvljenje i otpornost na trošenje;
3. Skriveni mehanizam za brtvljenje dna : Za aseptična područja preporučuju se skrivene brtvene trake s pneumatskim ili elektromagnetskim pogonom kako bi se izbjegle izložene komponente koje nakupljaju prašinu, a istovremeno ispunjavaju GMP zahtjeve bez mrtvih kutova;
4. Dizajn praga : Vrata čistih prostorija trebaju imati prioritet prag bez praga ili prag tipa rampe dizajni (visina ≤15 mm) za lak prolaz kolicima. Za dizajne bez pragova, pod mora biti kontinuirano ravan s donjom brtvom u izravnom dodiru s podom;
5. Brtvljenje prozora za gledanje : Perimetar prozora mora imati dvostruke brtve — unutarnje silikonsko brtvilo (kontinuirano punjenje) i vanjsku EPDM brtvu — kako bi se osiguralo da nema praznina između stakla i ploče vrata.

Standard prihvaćanja zrakonepropusnosti: Pri diferencijalnom tlaku od 50 Pa, cjelokupno propuštanje zraka kroz vrata mora biti ≤0,3 m³/(h·m²). Preporuča se polugodišnje ispitivanje dimovodne cijevi pomoću dimne cijevi kako bi se provjerilo starenje brtve i nedostaci ugradnje.

Dizajn prozora za gledanje: Prevencija kondenzacije i strukturalna pouzdanost

Prozor na vratima čistih soba nije samo prozor — također je ranjiva točka za zrakonepropusnost. Standardi dizajna za visokokvalitetne prozore za gledanje su sljedeći:

• Konfiguracija stakla : Dvoslojno kaljeno staklo s debljinom jednog sloja ≥4mm i ukupnom debljinom ≥20mm. Kaljeno staklo ima 3-5 puta veću udarnu snagu od običnog stakla i razbija se na tupe čestice radi sigurnosti;
• Dizajn za sprječavanje kondenzacije : Zračni razmak od 6-12 mm između slojeva stakla, sa šupljinom ispunjenom plin argon (koncentracija ≥90%) i sredstvo za sušenje na molekularnom situ , osiguravajući da nema unutarnje kondenzacije pri temperaturnim razlikama ≥15°C. Za čiste prostorije za hlađenje preporučuje se električno grijano staklo (50-100 W/m²);
• Proces brtvljenja : Kontinuirano punjenje silikonskim brtvilom između staklenog ruba i ploče vrata, sa širinom spoja 8-12 mm i dubinom ≥5 mm. Zabranjena je uporaba brtvi ukrasnih letvica zbog mikro-rupa u kojima se nakuplja prašina;
• Kutni tretman : Okvir prozora treba imati unutarnje kutove R≥5mm zaobljeni prijelazi ili zakošeni kutovi od 45° kako bi se izbjegli kutovi od 90° koji nakupljaju prašinu i teško ih je čistiti;
• Sigurnosni pribor : Za područja s velikim utjecajem kao što su logistički prolazi, mrežica od nehrđajućeg čelika ili prozirne zaštitne ploče od polikarbonata treba biti instaliran na vanjskoj strani stakla, sposoban izdržati 50 džula energije udarca bez loma.

U čistim sobama s relativnom vlagom >75% ili temperaturnim razlikama od ≥15°C, standardna dvostruka stakla mogu razviti unutarnju kondenzaciju — staklo s Low-E premazom punjeno argonom mora biti odabrano. Desikant obično traje 3-5 godina, nakon čega je potrebna zamjena ili održavanje.

Hardver i dodaci: pojedinosti određuju pouzdanost

Hardver od vrata čistih soba moraju istovremeno ispunjavati zahtjeve za trajnost, mogućnost čišćenja i otpornost na koroziju. Preporuke za odabir ključnih komponenti su sljedeće:

Inteligentni sustavi upravljanja i blokade

U čistim sobama visoke razine (ISO 5-7), inteligentna kontrola vrata ključna je tehnologija za sprječavanje unakrsne kontaminacije. Glavne značajke uključuju:

• Elektronička blokada : Oba vrata zračne komore ne mogu se otvoriti istovremeno, s vremenom odziva blokade ≤0,5 sekundi. Kada se jedna vrata otvore do ≥90°, druga se automatski zaključavaju kako bi se spriječio poremećaj gradijenta tlaka;
• Integracija kontrole pristupa : Integrirano s BMS-om, podržava prevlačenje kartice, otisak prsta ili prepoznavanje lica. Vrijeme prepoznavanja ≤1 sekunda, s antibakterijskim premazom na površinama uređaja za prepoznavanje;
• Nadzor diferencijalnog tlaka : Minijaturni senzori diferencijalnog tlaka mogu se integrirati u okvir vrata, prikazujući razlike tlaka u stvarnom vremenu između susjednih prostorija (raspon 0-125Pa, točnost ≤±1Pa). Zvučni/vizualni alarm kada diferencijalni tlak padne ispod zadane vrijednosti (npr. 5Pa);
• Kontrola timera : Logistička vrata mogu se postaviti s odgodom otvaranja (10-30 sekundi); ako vrata ostanu otvorena dulje od postavljenog vremena, sustav ih automatski zatvara ili aktivira alarm kako bi spriječio gubitak razlike tlaka;
• Praćenje statusa pečata : Vrhunska inteligentna vrata mogu biti opremljena magnetskim prekidačima ili senzorima blizine za slanje alarmnih signala u središnju kontrolnu sobu kada vrata nisu potpuno zatvorena, bilježeći događaje putem BMS-a.

Zahtjevi interlock logike: Za materijalne zračne komore prvo se moraju otvoriti vanjska vrata, smjestiti materijali, zatvoriti vanjska vrata, a tek onda se mogu otvoriti unutarnja vrata — oba vrata nikada ne smiju biti otvorena istovremeno. Pouzdanost sustava elektroničke blokade trebala bi postići MTBF ≥50 000 sati. Preporučuje se mjesečno testiranje funkcije blokade kako bi se osigurala sigurnost i pouzdanost.

Instalacija i prihvaćanje: devet ključnih kontrolnih točaka na licu mjesta

Kvaliteta ugradnje vrata za čiste sobe izravno utječe na njihovu dugoročnu učinkovitost i učinkovitost čistoće. Slijedi devet ključnih točaka inspekcije za prihvaćanje na licu mjesta:

1. Visak okvira vrata : Vertikalno odstupanje ≤2 mm/m, vodoravno odstupanje ≤1,5 mm/m;
2. Razmak između krila vrata i okvira : Ujednačeno i ≤3 mm, varijacija razmaka ≤1 mm;
3. Kompresija brtve : Kada su vrata zatvorena, kompresija brtve je 20%-30% izvorne debljine (obično 2-3 mm mjereno);
4. Ispitivanje donje brtve : Dok su vrata zatvorena, upotrijebite pipalo od 0,1 mm da provjerite razmak između dna vrata i poda — ne bi trebalo biti moguće umetnuti ili dubina umetanja ≤50 mm;
5. Ispitivanje zrakonepropusnosti : Upotrijebite dimnu cijev za ispuštanje dima oko perimetra otvora vrata — prodor dima ne smije biti vidljiv s unutarnje strane (metoda traga); ili koristiti detekciju curenja diferencijalnog tlaka, s curenjem zraka ≤0,3 m³/(h·m²) pri 50Pa;
6. Test sile otvaranja/zatvaranja : Koristite mjerač sile — sila otvaranja ≤50N, sila zatvaranja ≤30N;
7. Ispitivanje funkcije blokade : Simulirajte scenarij s dvojim vratima kako biste potvrdili da se druga doista ne mogu otvoriti kada su jedna vrata potpuno otvorena;
8. Ispitivanje izlaza u hitnim slučajevima : s isključenim napajanjem, otvorite vrata iznutra — sila otvaranja ≤67N, izlazni put nesmetan;
9. Kvaliteta površine : Bez ogrebotina, udubljenja ili mrlja hrđe na površini ploče vrata; adhezija premaza ≥Ocjena 1 (poprečni test); ploča od nehrđajućeg čelika Ra≤0.4μm.

A tromjesečni sustav inspekcije preporučuje se, usredotočujući se na starenje/pucanje brtve, labavost šarki, podešavanje brzine zatvarača vrata i osjetljivost sustava blokade. Odmah riješite probleme popravkom ili zamjenom kako biste osigurali da vrata čistih soba ostanu u optimalnom stanju brtvljenja.
