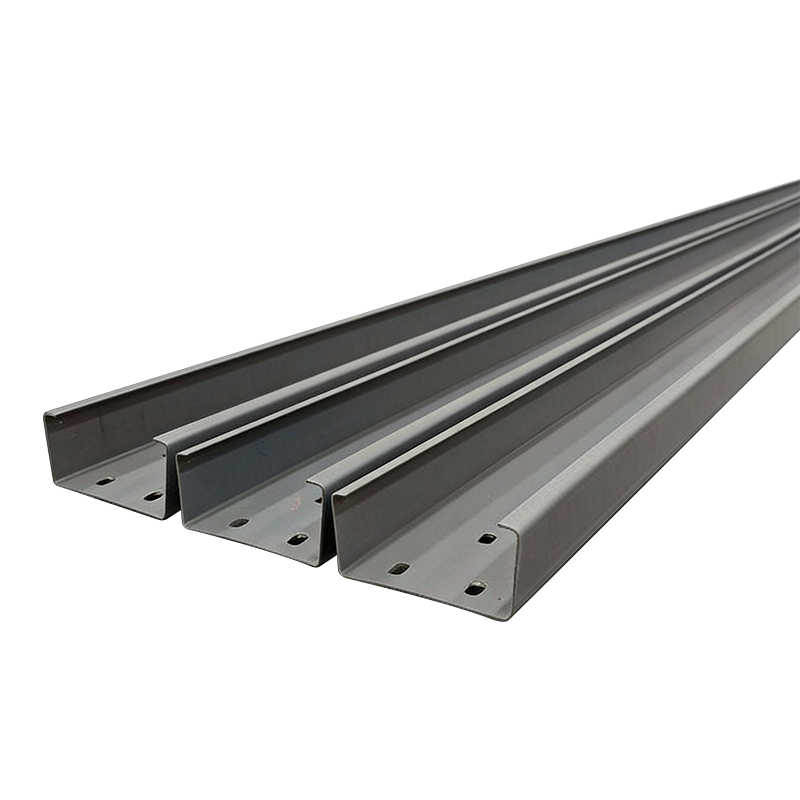

Čelične podrožnice u obliku slova C su tankostijeni, hladno oblikovani konstrukcijski elementi s poprečnim presjekom u obliku slova C koji služe kao kritična veza za prijenos opterećenja između krovnih ili zidnih obloga i primarnog čeličnog okvira. Njihove ključne prednosti— stabilna mehanička svojstva poprečnog presjeka, visok omjer čvrstoće i težine i jednostavna ugradnja — čine ih preferiranim izborom za industrijska postrojenja, skladišta, logističke centre i lake poslovne zgrade s rasponima do 25 stopa (7,6 metara) [^103^]. Za razliku od Z-podrožnica, koje zahtijevaju preklapanje za kontinuirane raspone, C-podrožnice su izvrsne u primjenama s jednim rasponom i jednostavnim rasponom gdje su brzina montaže i isplativost najvažniji.

Za projekte koji zahtijevaju zidnu potporu, podne grede ili jednoslojni krov, C-podrožnice nude a 20–30% uštede troškova preko sustava Z-grebena dok eliminira složenost preklopnih spojeva. Njihova geometrija prirubnice od 90 stupnjeva osigurava predvidljive putanje opterećenja i pojednostavljuje detalje nosača, što ih čini idealnim rješenjem za gotove metalne zgrade i okvire čeličnih konstrukcija diljem svijeta.

Geometrija presjeka i strukturno ponašanje

Profil u obliku slova C je monosimetričan, sadrži okomitu mrežu s dva paralelna vodoravna ruba usmjerena pod kutom od 90 stupnjeva u odnosu na mrežu. Ova geometrija pruža predvidljivo mehaničko ponašanje pod opterećenjem gravitacije i vjetra.

Svojstva presjeka i raspodjela opterećenja

C-presjek pruža stabilnu izvedbu savijanja oko svoje jake osi (okomito na mrežu), što ga čini idealnim za podupiranje ravnomjerno raspoređenih krovnih i zidnih opterećenja. Paralelne prirubnice stvaraju konzistentne nosive površine za pričvrsne elemente za oblaganje i spojeve nosača. Međutim, budući da je presjek otvoren i monosimetričan, pokazuje manju torzijsku krutost od zatvorenih presjeka ili presjeka u obliku slova Z. Ova karakteristika čini C-podrožnice najprikladniji za primjene gdje se opterećenja primjenjuju kroz središte smicanja ili gdje postoji premošćenje za suzbijanje bočnog torzijskog izvijanja [^95^].

Mogućnosti raspona po dubini presjeka

Standardne dubine C-podrožnice kreću se od 100 mm do 400 mm (4 in do 16 in) , pri čemu svaka dubina odgovara određenom rasponu i ograničenjima opterećenja. Sljedeća tablica sažima tipične mogućnosti raspona pod standardnim opterećenjem krova [^103^]:

Stvarna sposobnost raspona ovisi o razmaku greda, debljini čelika (promjer), opterećenju krova (mrtvi živi snijeg) i zahtjevima lokalnih građevinskih propisa. Za raspone veće od 8 metara, Z-podrožnice s preklopljenim spojevima obično postaju ekonomičnije od pojedinačnih C-podrožnica [^102^].

Specifikacije materijala i standardi proizvodnje

Trajnost i strukturni integritet C-podrožnice ravnaju se prema vrsti čelika, sustavima premaza i preciznosti hladnog oblikovanja.

Osnovni čelik i mehanička svojstva

C-podrožnice se proizvode od hladno oblikovana pocinčana čelična traka s minimalnom granicom tečenja od 345 N/mm² (50 ksi) , ekvivalentan materijalu ASTM A572 Grade 50 ili AS/NZS 1397 G450. Standardne debljine osnovnog metala (BMT) kreću se od 1,5 mm do 3,0 mm (0,059 in do 0,118 in), s većim mjeračima odabranim za veće opterećenje ili veće razmake [^97^]. Proces hladnog oblikovanja stvrdnjava čelik, povećavajući njegovu granicu razvlačenja za 10–15% u usporedbi s osnovnim materijalom zavojnice.

Sustavi zaštite od korozije

Tri opcije premaza dominiraju tržištem:

• Vruće pocinčano (pocinkovano) : Standardna masa premaza od 180–275 g/m² (Z180–Z275), osiguravajući 40 godina otpornosti na koroziju u benignim unutarnjim okruženjima [^96^].
• ZAM premaz (cink-aluminij-magnezij) : Napredni premaz od legure koji nudi 2–3 puta veću otpornost na koroziju od čistog cinka, idealan za priobalna ili industrijska okruženja s visokom vlagom [^104^].
• Završna obrada s temeljnom bojom : Nanosi se preko pocinčane podloge za estetsku postojanost s pločama za oblaganje u boji; nije samostalna barijera protiv korozije.

Tolerancije u proizvodnji

Precizna proizvodnja osigurava kvalitetu prilagodbe tijekom instalacije. Standardne proizvodne tolerancije su [^101^]:

• duljina: ±5 mm
• Širina prirubnice: ±1 mm
• Web dubina: ±1 mm
• Srednji razmak rupa: ±1,5 mm

C-Gredica nasuprot Z-Gredica: Kriteriji odabira

Dok i C i Z dio služe kao sekundarni članovi okvira, njihove različite geometrije stvaraju značajne razlike u izvedbi koje diktiraju prikladnost primjene.

Osnovno pravilo: koristite C-podrožnice za zidne pojase, podne grede i krovove s jednim rasponom ispod 8 metara; navedite Z-podrožnice za krovove s više raspona, velike industrijske uvale i projekte s velikim opterećenjem od snijega ili vjetra [^96^].

Najbolje prakse ugradnje i zahtjevi za ukrućenje

Pravilna ugradnja pretvara C-podrožnice iz pojedinačnih elemenata u koherentan strukturni sustav sposoban odoljeti gravitaciji, vjetru i seizmičkim opterećenjima.

Pojedinosti o razmaku greda i potpori

Standardni razmak greda za metalne krovove kreće se od 1,2 m do 1,8 m (4 ft do 6 ft) na sredini, ovisno o profilu obloge i proračunskim opterećenjima. C-podrožnice podupiru kutne spojnice ili konzole opće namjene pričvršćene vijcima na primarne grede okvira ili stupove. Odabir nosača mora odgovarati dubini grede: za gredu C150 potreban je nosač AC150 (0,30 kg svaki), dok je za gredu C300 potreban nosač AC300 (svaki 0,69 kg) [^101^].

Premošćivanje za bočnu stabilnost

Budući da su otvoreni C-rezovi osjetljivi na bočno-torzijsko izvijanje, premošćenje (također poznato kao sag rods ili fly bracing) je neophodno. Premošćivanje ograničava neučvršćenu duljinu kompresijske prirubnice i sprječava rotaciju pod opterećenjem. Preporučeni maksimalni razmak premošćivanja je:

• C100 sekcije : 2000 mm maksimalni razmak
• C150 sekcije : 3000 mm maksimalni razmak
• C200–C400 presjeci : 4000 mm maksimalni razmak [^101^]

Premošćenje se obično postavlja na sredini raspona za pojedinačne raspone i na trećim točkama za kontinuirane raspone. Sustavi za premošćivanje u stilu HookFast omogućuju ugradnju bez alata pričvršćivanjem izravno na prethodno izbušene rupe u mreži grede.

Redoslijed instalacije

Preporučeni redoslijed postavljanja osigurava i sigurnost i točnost dimenzija:

1. Označite linije grede na primarnim elementima okvira na specificiranom razmaku.
2. Ugradite zagrade na svakoj točki potpore grede, osiguravajući poravnanje razine unutar ±3 mm.
3. Postavite C-podrožnice na nosače s otvorenom stranom dosljedno usmjerenom (obično prema dolje za krovne grede kako bi se olakšalo pričvršćivanje premošćavanja).
4. Vijcima pričvrstite grede na nosače pomoću vijaka M12 ili M16 s podloškama; zakretni moment na 50–70 N·m.
5. Ugradite premošćenje prije nanošenja krovne ili zidne obloge za stabilizaciju linije grede.
6. Provjerite poravnanje : vrhovi greda trebaju biti ravni unutar granice otklona L/360 pod mrtvim opterećenjem.

Primjene u svim sektorima industrije

Čelične podrožnice u obliku slova C raspoređeni su u širokom spektru tipova konstrukcija, od kojih svaki nameće različite zahtjeve za izvedbom.

Industrijska postrojenja i skladišta

U unaprijed projektiranim čeličnim zgradama za proizvodnju i skladištenje, C-podrožnice podupiru trapezoidne krovne ploče i ploče za oblaganje zidova. Tipične širine zaljeva od 6-8 metara savršeno poravnati s C200 ili C250 kapacitetom grede. Lagana priroda C-podrožnica (C200×1,5 mm teži približno 4,5 kg/m ) smanjuje zahtjeve dizalice tijekom montaže i smanjuje ukupno vlastito opterećenje na primarnom okviru [^101^].

Logistički centri i distribucijska čvorišta

Moderni logistički objekti zahtijevaju široke svijetle raspone i visoke visine streha. Dok primarni okviri često koriste Z-podrožnice za glavni krov, C-podrožnice se često specificiraju za međukate, nadstrešnice i pregradne zidove gdje su rasponi kraći i opterećenja lakša. Njihova jednostavnost ugradnje ubrzava isporuku projekta u brzom razvoju.

Fotonaponski potporni sustavi

C-podrožnice su se pojavile kao preferirani okvirni element za solarne panele postavljene na zemlju i krovne PV instalacije. Njihov profil otvorenog kanala spremno prihvaća vijčane stezaljke za tračnice solarnih panela, a pocinčani premaz izdrži desetljeća izloženosti otvorenom prostoru. Standardni C150 ili C200 dijelovi na 1,5–2,0 m razmaka pružiti odgovarajuću potporu za tipične dimenzije PV modula od 1,0 m × 2,0 m.

Poljoprivredne i ruralne zgrade

Gospodarske zgrade, spremišta za opremu i skloništa za stoku imaju koristi od troškovne učinkovitosti i otpornosti na koroziju C-purlina. U ovim primjenama, C100 ili C150 dijelovi pri umjerenim rasponima daju dovoljan kapacitet za metalne krovove, dok su troškovi materijala minimalni. The 40 godina radnog vijeka pocinčanih C-podrožnica pruža dugoročnu vrijednost u ruralnim sredinama gdje pristup održavanju može biti ograničen [^96^].

Kontrola kvalitete i standardi sukladnosti

Osiguravanje performansi C-purlina zahtijeva poštivanje priznatih standarda materijala i dizajna u cijelom opskrbnom lancu.

Kodovi materijala i dizajna

Dizajn i proizvodnja C-podrožnice regulirani su sljedećim standardima:

• AS/NZS 4600:2018 (Australija/Novi Zeland): Kodeks projektiranja hladno oblikovanih čeličnih konstrukcija, često se koristi za izračun nosivosti greda.
• ASTM A1003/A1004 (SAD): Standardna specifikacija za čelični lim koji se koristi u hladno oblikovanom okviru.
• EN 1993-1-3 (Europa): Eurocode 3 pravila projektiranja za hladno oblikovane tanke elemente i limove.
• GB/T 2518 (Kina): Standard za kontinuirano vruće pocinčane čelične limove i trake.

Tvorničko osiguranje kvalitete

Renomirani proizvođači implementiraju sustave upravljanja kvalitetom ISO 9001 sa sljedećim protokolima inspekcije:

1. Inspekcija dolazne zavojnice : Provjerite granicu razvlačenja, masu premaza i toleranciju debljine prema mlinskim certifikatima.
2. Praćenje u procesu : Provjerite dimenzije valjanja svaka 2 sata; podesite razmake valjaka kako biste održali točnost profila.
3. Provjera bušenja rupa : Potvrdite središta rupa, promjere i rubne udaljenosti pomoću mjerača za kretanje/zabranu kretanja.
4. Završni pregled : Izmjerite duljinu, ravnost i površinsku obradu na svakom svežnju; odbiti komade s oštećenjem premaza ili dimenzijskom nesukladnošću.
