A čisti prostor prolazi kroz prozor je zatvoreni uređaj za prijenos materijala ugrađen u zid između čistih i nečistih prostorija (ili između područja različitih klasifikacija čistoće). Njegova temeljna funkcija je: za siguran prijenos malih do srednjih predmeta bez otvaranja glavnih pristupnih vrata ili ometanja pozitivne razlike tlaka u prostoriji . Kroz mehanizam za zaključavanje dvostrukih vrata i strukturu brtvljenja, prolaz kroz prozore može smanjiti učestalost ulaska i izlaska osoblja za više od 80%, značajno smanjujući rizik od upada čestica i mikroba. Smatraju se ključnom infrastrukturom za usklađenost s GMP, ISO 14644 i FDA propisima [^2^].

U industrijama kao što su mikroelektronika, biofarmaceutika, bolničke operacijske dvorane i obrada hrane, prolaz kroz prozore evoluirao je od "neobaveznih dodataka" do "obaveznih instalacija". Na primjer, zahtjevi FDA za sterilnu proizvodnju lijekova (pozadinsko okruženje stupnja A/B) izričito navode da materijali koji ulaze u sterilna središnja područja moraju proći kroz prolaz kroz prozor ili zračnu komoru, opremljenu učinkovitim mjerama dekontaminacije.

Tri glavne vrste i njihovi primjenjivi scenariji

Na temelju metoda međusobnog zaključavanja i funkcionalnosti čiste sobe, prolaz kroz prozore spada u tri kategorije. Odabir treba uzeti u obzir klasifikaciju čistoće, rizik od kontaminacije materijala i proračun:

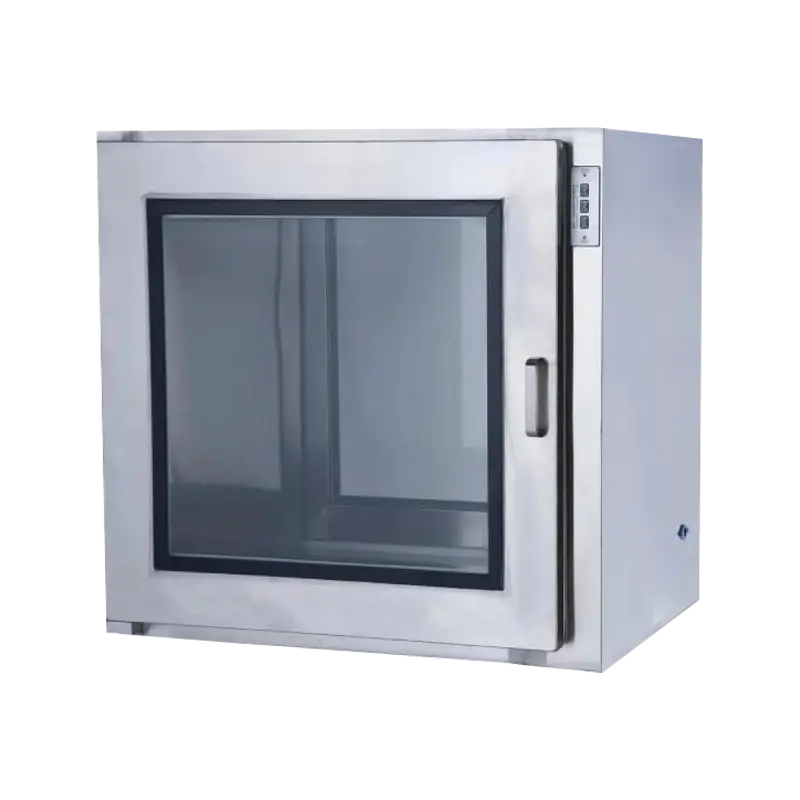

Elektronička blokada prolaza kroz prozor

Koristi elektromagnetske brave i senzore za zaključavanje dvostrukih vrata. Kada se otvore jedna bočna vrata, suprotna vrata se automatski zaključavaju. Vrijeme odziva elektroničke blokade obično je manje od 0,5 sekundi, što nudi visoku pouzdanost. Prikladno za ISO klasa 5 (klasa 100) i čiste sobe više razine . Neki vrhunski modeli imaju LED indikatore statusa i funkcije alarma kvara za praćenje u stvarnom vremenu [^68^].

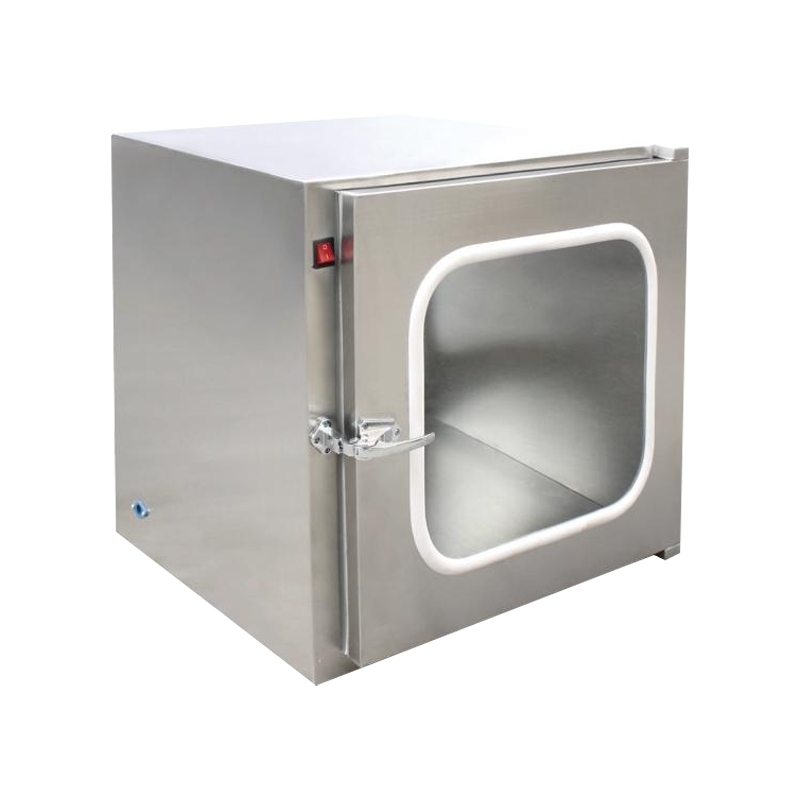

Mehanička blokada prolaza kroz prozor

Ostvaruje međusobno zaključavanje dvojnih vrata putem fizičkih veza ili ekscentričnih mehanizama, ne zahtijeva vanjsko napajanje i nudi niske troškove održavanja. Mechanical interlocks are suitable for Opće čiste zone ISO klase 7–8 (klase 10.000–100.000) ili okruženja zaštićena od eksplozije s posebnim zahtjevima za električnu sigurnost. Nedostatak je što se mehaničke komponente mogu s vremenom istrošiti; provjera funkcije blokade preporučuje se svakih 12 mjeseci [^48^].

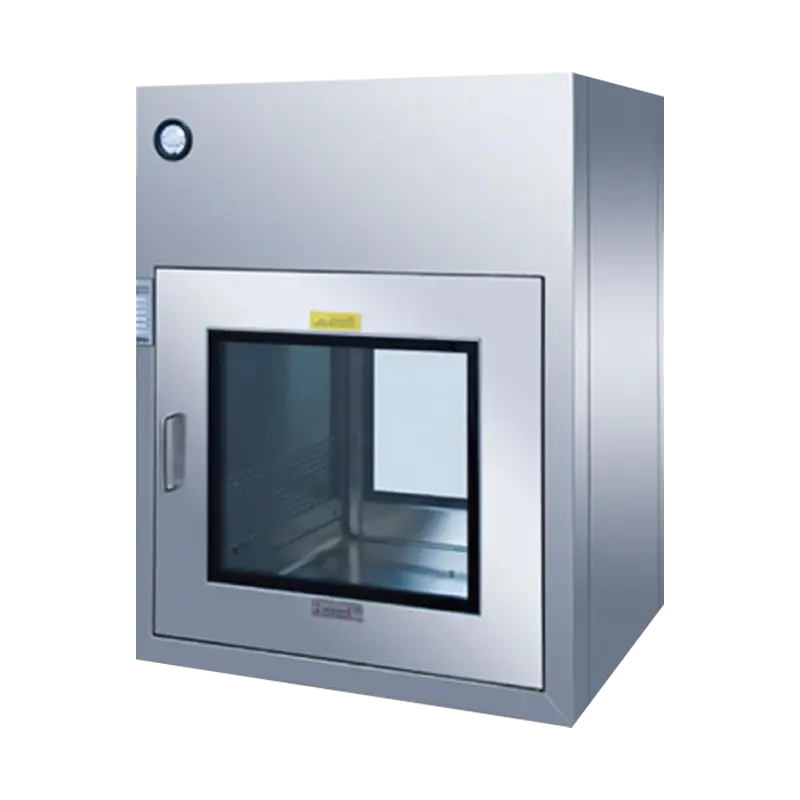

Samočisteći (dinamički) prolaz kroz prozor

Uz osnovnu funkcionalnost međusobnog zaključavanja, ove se jedinice integriraju HEPA jedinice za filtriranje i ultraljubičaste (UV) lampe za sterilizaciju . Ugrađeni puhači cirkuliraju filtrirani zrak kroz komoru na 375 CFM (približno 636 m³/h), omogućujući prethodno pročišćavanje komore prije prijenosa predmeta. Ova vrsta se obično koristi u biološkim laboratorijima, radionicama za sterilne formulacije i bolničkim ljekarnama, te predstavlja najučinkovitije rješenje za sprječavanje unakrsne kontaminacije [^67^].

Ključne specifikacije strukture i materijala

Izvedba prolaznog prozora izravno ovisi o strukturnom dizajnu i izboru materijala. Konfiguracije industrijskih standarda obično slijede ove specifikacije:

Obrada tijela i površine ormara

Tijela glavnih ormara izrađena su od Nehrđajući čelik SUS304 ili SUS316L . SUS316L sadrži molibden, nudeći superiornu otpornost na kloridnu koroziju u usporedbi s 304, što ga čini prikladnim za bolnička okruženja za dezinfekciju ili obalna područja s visokim sadržajem soli. Standardna debljina stijenke je 1,2–1,5 mm, s unutarnjim zaobljenim kutovima (R≥10 mm) kako bi se uklonile sanitarne mrtve zone i olakšalo čišćenje i dezinfekcija [^63^]. Neki ekonomični proizvodi koriste hladno valjani čelik premazan prahom za ISO klasu 8 i niže opće čiste zone.

Prozor za promatranje i sustav brtvljenja

Prozori su standardno opremljeni 5 mm kaljeno sigurnosno staklo ; neka antistatička okruženja zahtijevaju ESD polikarbonat. Brtvljenje okvira vrata koristi sanitarne silikonske brtve ili brtvene jastučiće od poliuretanskog gela, sa zahtjevima kompresije ispod 15% kako bi se osiguralo nulto curenje pod razlikama tlaka od ±30 Pa. Prema izmjerenim podacima, visokokvalitetni sustavi brtvljenja mogu kontrolirati stope curenja prolaza kroz prozore ispod 0,01% [^48^].

Konfiguracija blokade i sterilizacije

Prolaz kroz prozore koji se samočiste obično ima 15-30 W UV lampe za sterilizaciju na valnoj duljini od 253,7 nm, s dozom zračenja od ≥40 mJ/cm² potrebnom za učinkovitu površinsku inaktivaciju mikroba. HEPA filtracijske jedinice moraju ispunjavati oznake H13 ili H14 (učinkovitost filtracije ≥99,97% ili ≥99,995% za čestice od 0,3 μm) i uključivati ​​mjerače diferencijalnog tlaka. Filtri se moraju zamijeniti kada otpor terminala dosegne 2–2,5 puta veći od početnog otpora (obično 250–300 Pa) [^67^].

Odabir veličine i osnove instalacije

Dimenzije prolaza kroz prozor moraju odgovarati debljini stijenke, volumenu materijala i operativnom tijeku rada. Slijede uobičajene standardne veličine i smjernice za odabir:

Sljedeće točke ugradnje zahtijevaju pozornost:

• Dimenzije zidnog otvora trebaju biti 5–10 mm veći nego prolaz kroz vanjski okvir prozora kako bi se omogućilo podešavanje niveliranja i punjenje brtvilom.
• Visina ugradnje je tipična 800–1000 mm iznad razine poda, u skladu s ergonomskim radnim rasponima.
• Razmak između prolaznog prozora i zida mora biti zabrtvljen neutralnim silikonskim brtvilom ili EPDM brtvama kako bi se spriječilo curenje razlike tlaka.
• Samočisteći prolaz kroz prozore zahtijeva rezervirane utičnice (obično 120 V / 220 V, jednofazne) i pouzdano uzemljenje [^63^].

Primjene u industriji i zahtjevi usklađenosti

Prolazni prozori primjenjuju se u više industrija sa strogim zahtjevima čistoće. Standardi sukladnosti u različitim industrijama određuju stupanj konfiguracije:

Farmaceutika i biotehnologija

Prema GMP Dodatku 1 (revizija 2022.), prijenos materijala između područja razreda A/B i područja razreda C/D u proizvodnji sterilnih lijekova mora prolaziti kroz prozore opremljene elektroničke blokade i UV sterilizaciju . U laboratorijima za staničnu i gensku terapiju (CGT), gdje je prostor precijenjen, preferiraju se kompaktni zidni prolazni prozori (unutarnje dimenzije ≤24 in), koji ispunjavaju zahtjeve sukladnosti bez zauzimanja dragocjene površine poda čiste sobe [^2^].

Mikroelektronika i poluvodiči

U objektima za proizvodnju pločica i pakiranje/ispitivanje, proći kroz prozore mora zadovoljiti ISO 14644-1 klasa 5 (ISO 5) standardima. Ovi scenariji obično odabiru materijale koji su sigurni od ESD-a (kao što su prozori za promatranje od antistatičkog polikarbonata) kako bi se spriječilo oštećenje osjetljivih komponenti uzrokovano elektrostatičkim pražnjenjem. Neke napredne proizvodne linije također konfiguriraju otvore za pročišćavanje dušikom kako bi se dodatno smanjila kontaminacija molekulama kisika i česticama.

Bolnice i Prerada hrane

Bolničke operacijske sobe i središnji odjeli za sterilne zalihe (CSSD) koriste prolaz kroz prozore za prijenos instrumenata i zaliha, zahtijevajući SUS316L nehrđajući čelik konstrukcija koja može izdržati sterilizaciju parom na visokim temperaturama pod visokim pritiskom i koroziju kemijskim dezinfekcijskim sredstvima. Industrija prerade hrane usredotočena je na sprječavanje unakrsne kontaminacije; pass through windows must comply with HACCP principles, and mechanical interlocks are typically sufficient for ISO Class 8 environments.

Rutinsko održavanje i provjera učinkovitosti

Pouzdanost prolaznog prozora ne ovisi samo o početnom odabiru već i o standardiziranim postupcima održavanja. Preporučuje se sljedeći raspored održavanja:

1. Dnevno : Provjerite cjelovitost brtve vrata, očistite površine prozora za promatranje i potvrdite funkciju blokade.
2. Tjedni : Obrišite unutarnje stijenke ormarića alkoholom ili neutralnim deterdžentom; provjerite intenzitet UV lampe (zamijenite ako je ispod 70% nazivne vrijednosti).
3. Tromjesečno : Koristite fotometar ili DOP/PAO aerosol za testiranje integriteta HEPA filtera; stopa curenja skeniranja ne smije premašiti 0,01%.
4. Godišnje : Zamolite treću stranu za ispitivanje zadržavanja razlike tlaka (pod nazivnom razlikom tlaka, pad tlaka ne smije prijeći 5% unutar 15 minuta) i kalibraciju sustava za zaključavanje [^67^].

Ako se otkrije deformacija vrata, starenje brtve ili kvar blokade, jedinica se mora odmah staviti izvan pogona i zamijeniti dijelove. Zanemaren prolaz kroz prozor može postati "curenje kontaminacije" u čistoj prostoriji, što predstavlja veći rizik od otvorenog prijenosa bez instaliranog prolaza kroz prozor.
