Čelične podne obloge Manufacturer

Čelični pod je hladno oblikovan, pocinčani čelični lim s utisnutim rebrima i udubljenjima koji služi kao kako stalne oplate tako i kompozitne armature u betonskim podnim pločama. Kada se integrira s okvirom čelične konstrukcije, eliminira potrebu za privremenom oplatom od drveta ili šperploče, smanjuje rad na licu mjesta za 40–60% , i stvara kompozitni podni sustav vrhunske krutosti i nosivosti. Njegova stopa iskorištenja materijala obično se kreće od 70-80% , što ga čini ekonomski optimalnim rješenjem za višekatnice, logistička skladišta i komercijalne objekte velikog raspona.

Za razliku od tradicionalnih lijevanih betonskih ploča koje se oslanjaju na uklonjivu oplatu, čelični podovi ostaju ugrađeni u gotovu ploču, aktivno sudjelujući u vlačnom ojačanju na dnu poda. Ova dvostruka funkcija je razlog zašto je čelični pod postao standardna praksa u modernoj gradnji čeličnih konstrukcija diljem Sjeverne Amerike, Europe i Azije.

Ključni tehnički parametri i konvencije imenovanja

Proizvodi od čeličnih podnih obloga slijede standardizirani sustav naziva koji kodira kritične geometrijske dimenzije. Razumijevanje ove konvencije ključno je za točnu specifikaciju i nabavu.

Dekodiranje broja modela

Tipična oznaka modela kao što je YX 51-253-760 rastavlja se na tri numeričke komponente:

• 51 — Visina rebra u milimetrima (visina vala). Ovo određuje dubinu djelovanja kompozita i ukupnu debljinu ploče.
• 253 — Uspon vala u milimetrima (udaljenost od središta do središta između susjednih rebara). To utječe na sposobnost raspona poda i prianjanje betona.
• 760 — Efektivna širina pokrivanja u milimetrima. Ovo je neto širina koju svaki list doprinosi površini poda nakon preklapanja.

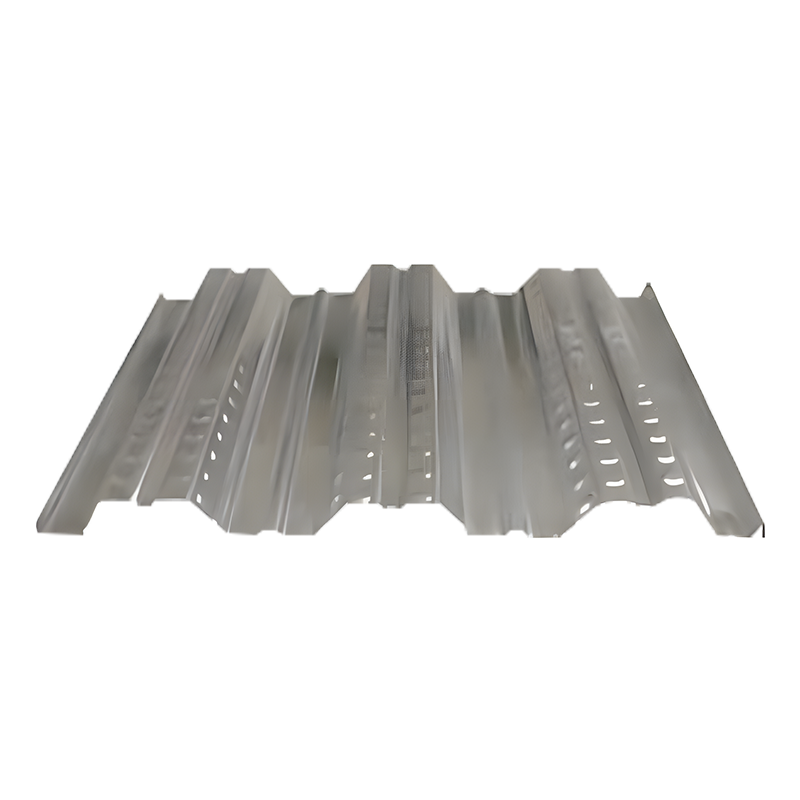

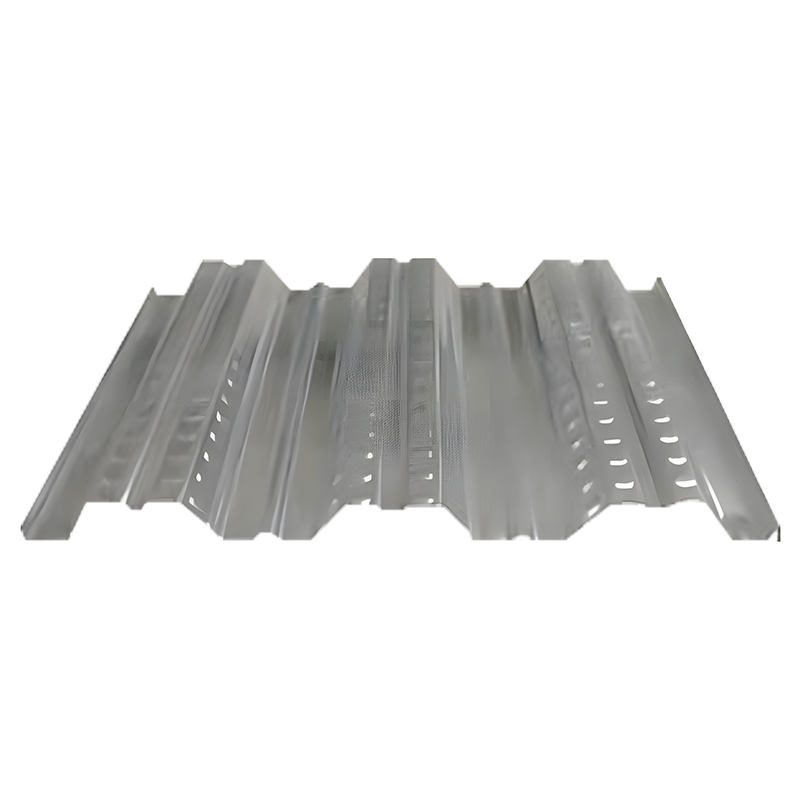

Na primjer, YX 51-253-760 visokorebrasta nosiva čelična podnica ima Visina vala 51 mm, korak vala 253 mm i efektivna širina pokrivanja 760 mm s rasklopljenom širinom od 1000 mm, što daje stopu iskorištenja materijala od 76%. Ovaj je model posebno konstruiran za višekatnice i visoke zgrade od čeličnih konstrukcija gdje su nosivost i brzina izgradnje kritični.

Specifikacije kritičnih dimenzija

Osim koda modela, nekoliko parametara upravlja strukturnom izvedbom:

• Debljina osnovnog čelika : Tipično 0,8–1,5 mm za standardne nosive primjene; za teške industrijske podove može biti potrebno do 2,0 mm.
• Otklopljena širina : Širina ravnog lima prije valjanja, obično 1000 mm ili 1250 mm, diktira odabir svitka i smanjenje otpada.
• Stopa iskorištenja materijala : Izračunato kao (učinkovita širina pokrivenosti / rasklopljena širina) × 100%. Više stope (75–80%) ukazuju na učinkovitiju upotrebu materijala i nižu potrošnju čelika po četvornom metru.

Asortiman proizvoda i primjena

Čelične podne obloge nisu pojedinačni proizvod već skupina profila optimiziranih za različite strukturne zahtjeve. Odabir ispravnog profila osigurava sigurnost i isplativost.

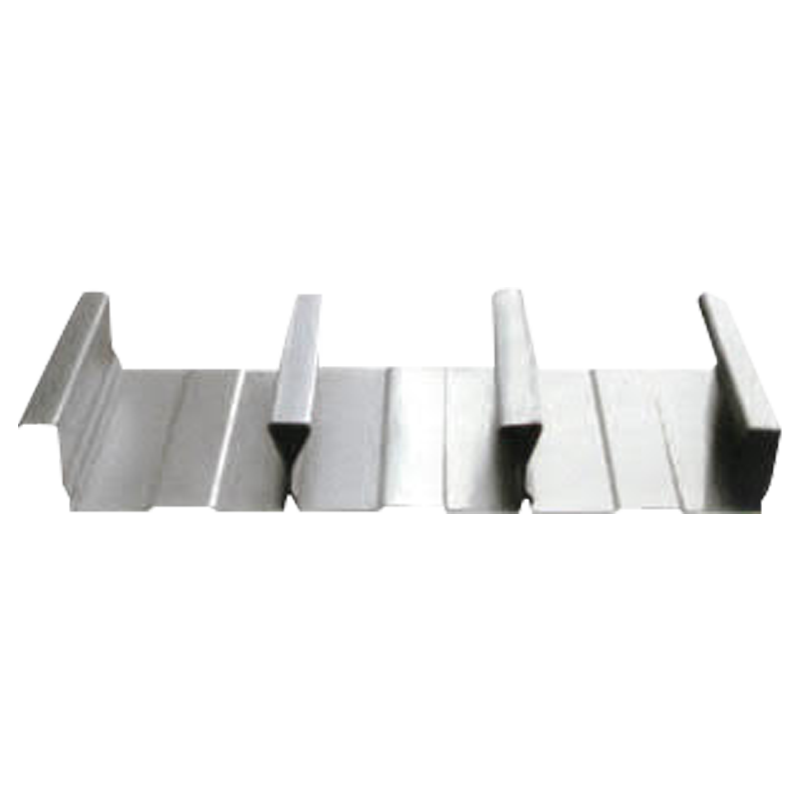

Profili s visokim rebrima nasuprot niskim rebrima

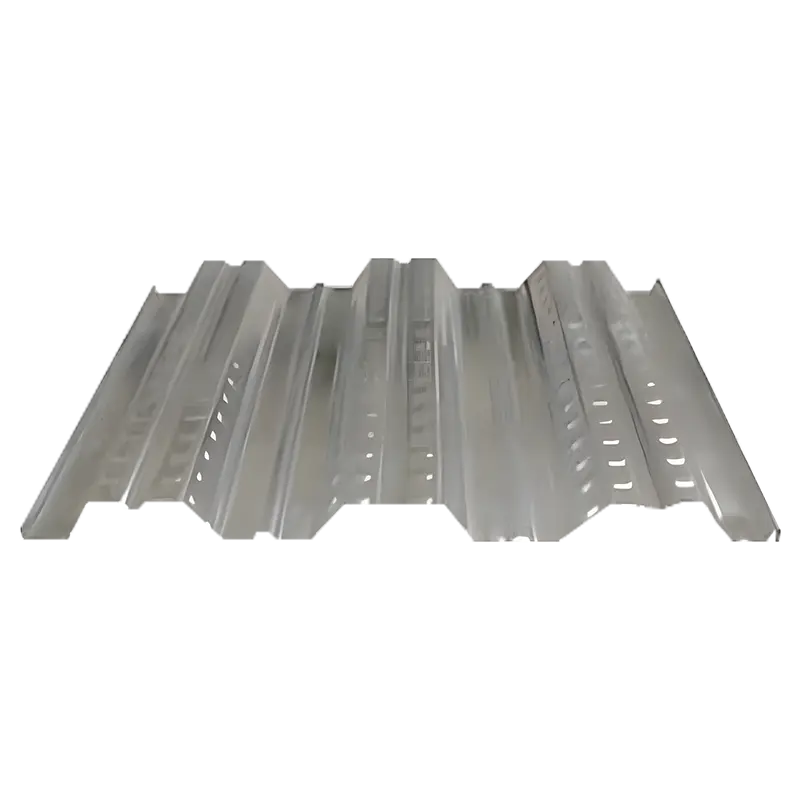

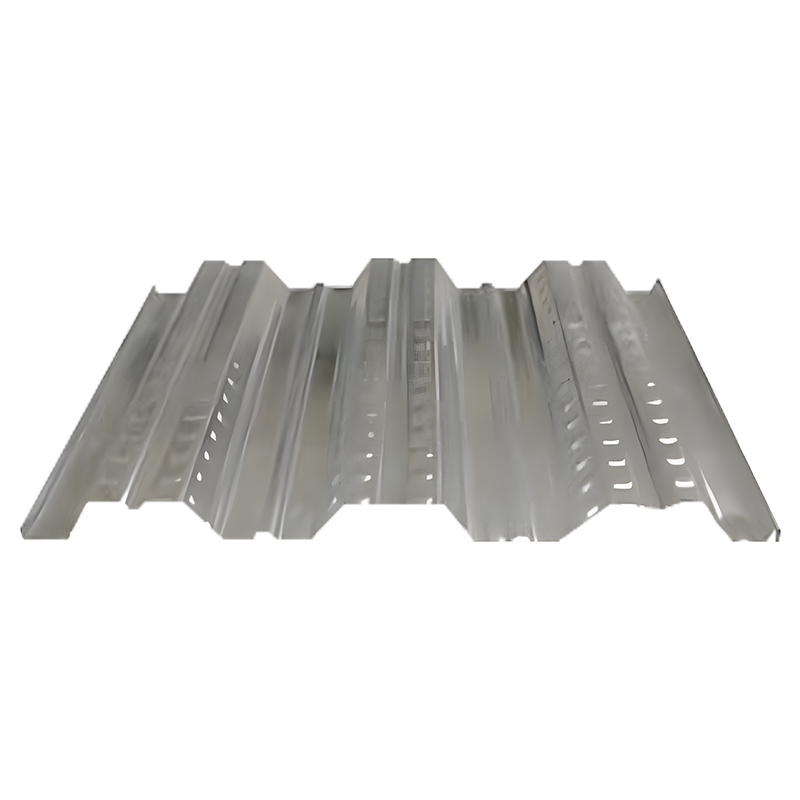

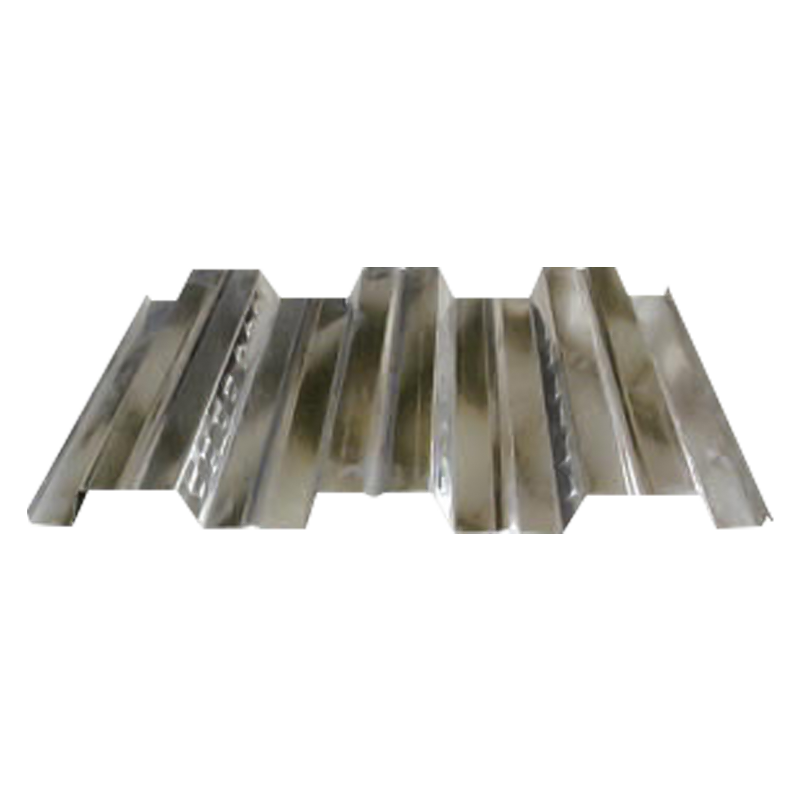

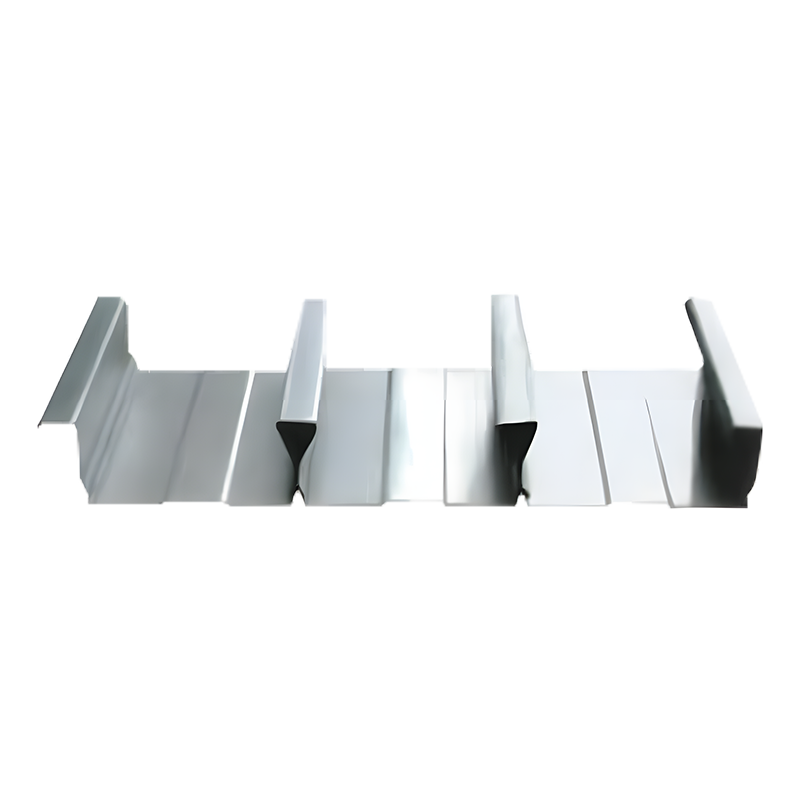

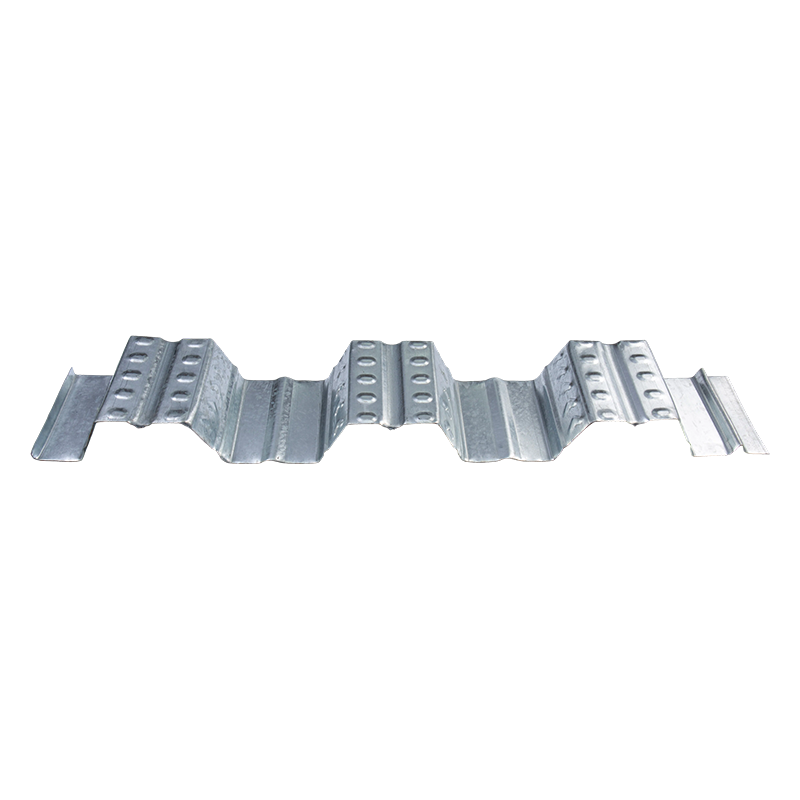

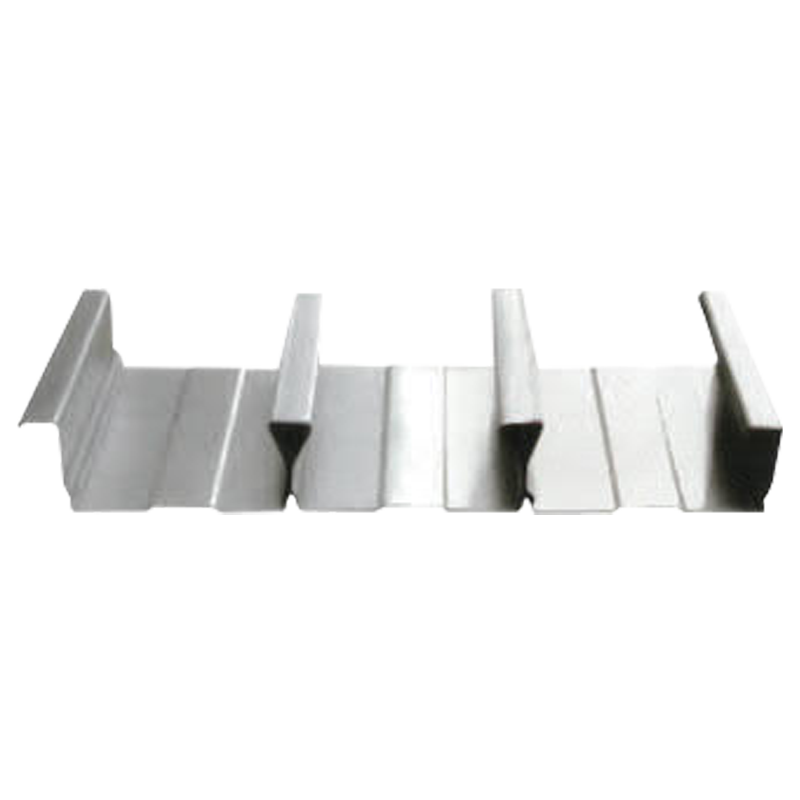

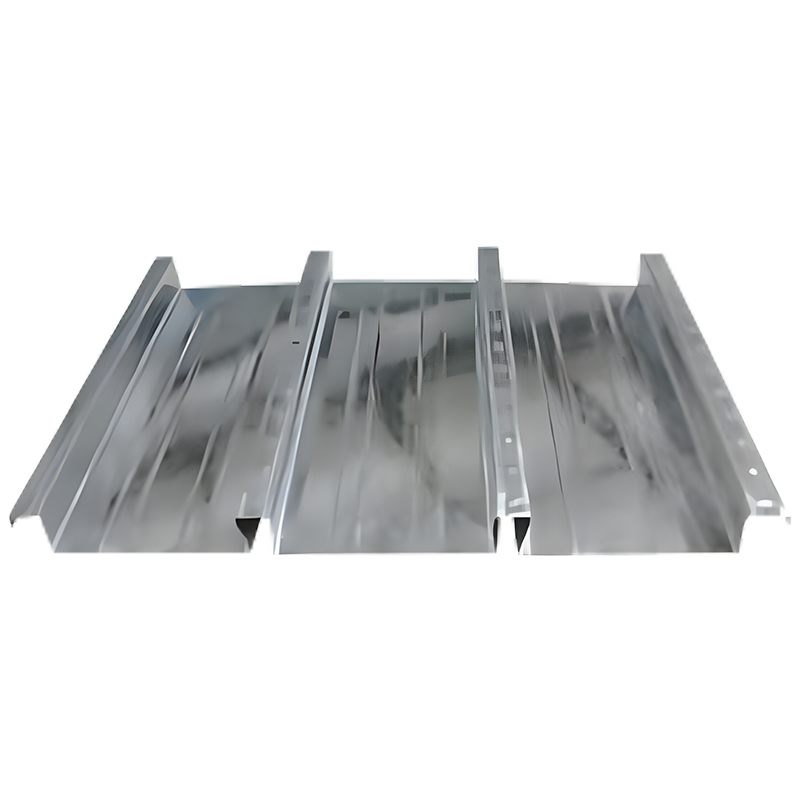

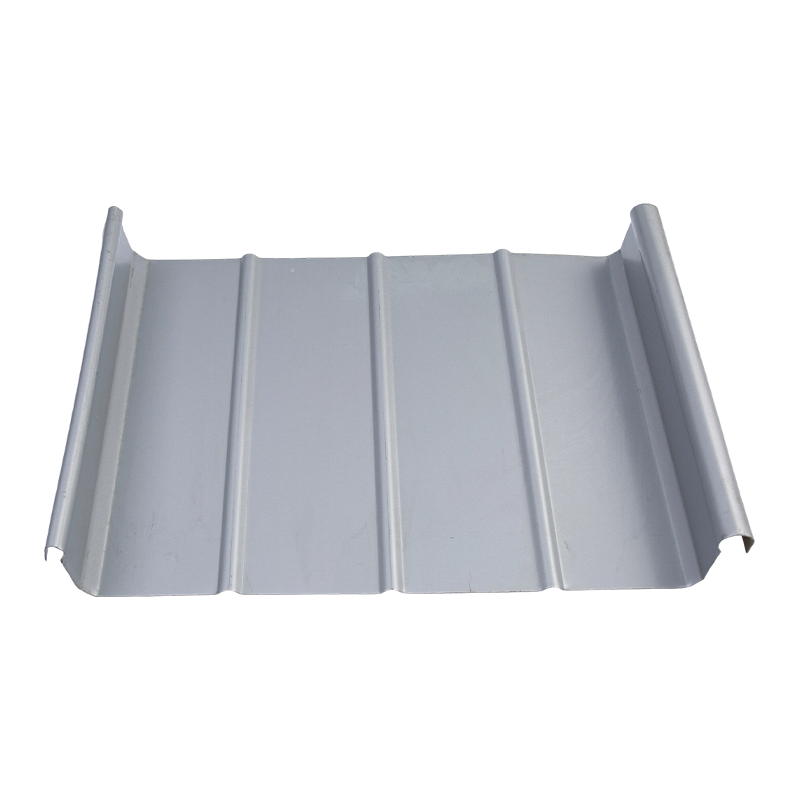

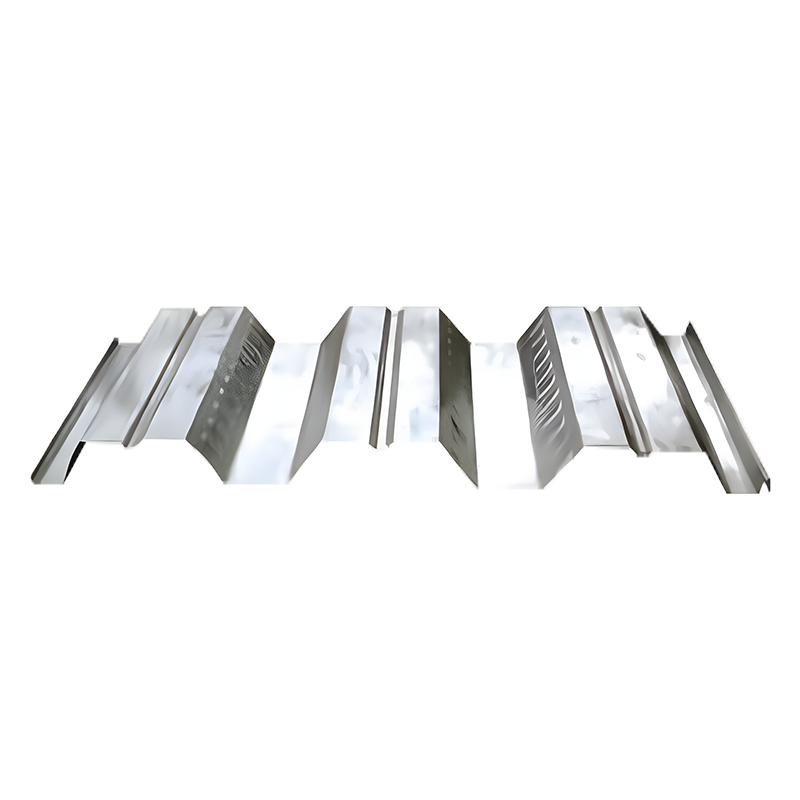

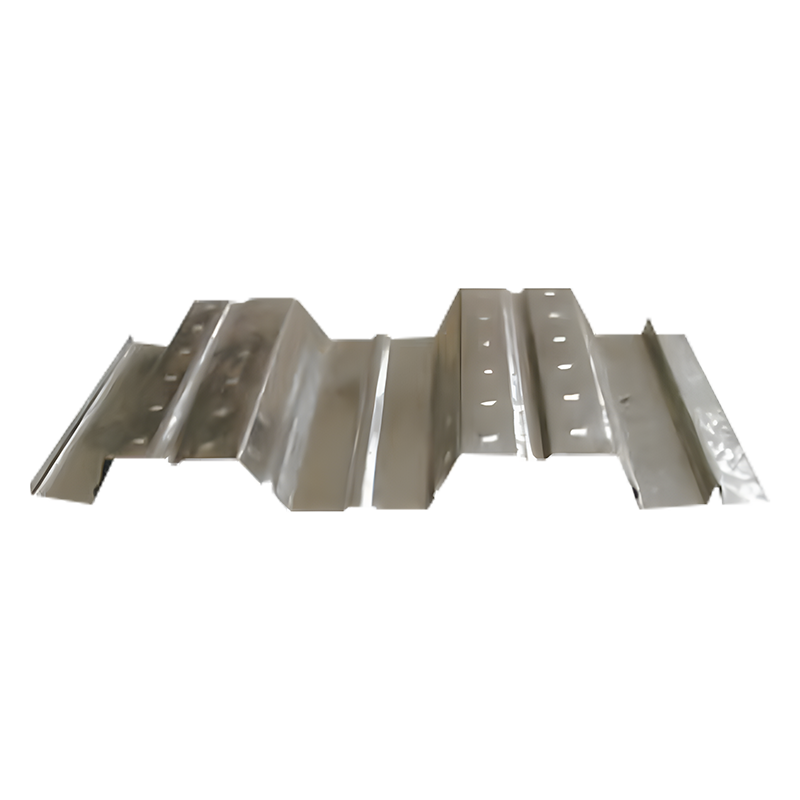

Pod od visokih rebra (visina rebra ≥50 mm, kao što su YX 51-253-760 i YX 75-293-880) osigurava dublje ugradnju betona i vrhunsku čvrstoću spoja. Ovi su profili neophodni za višekatnice i teške industrijske podove gdje su radna opterećenja veća 5 kN/m² . Povećana visina rebara također prihvaća posmične klinove većeg promjera, povećavajući kapacitet sučelja čelik-beton.

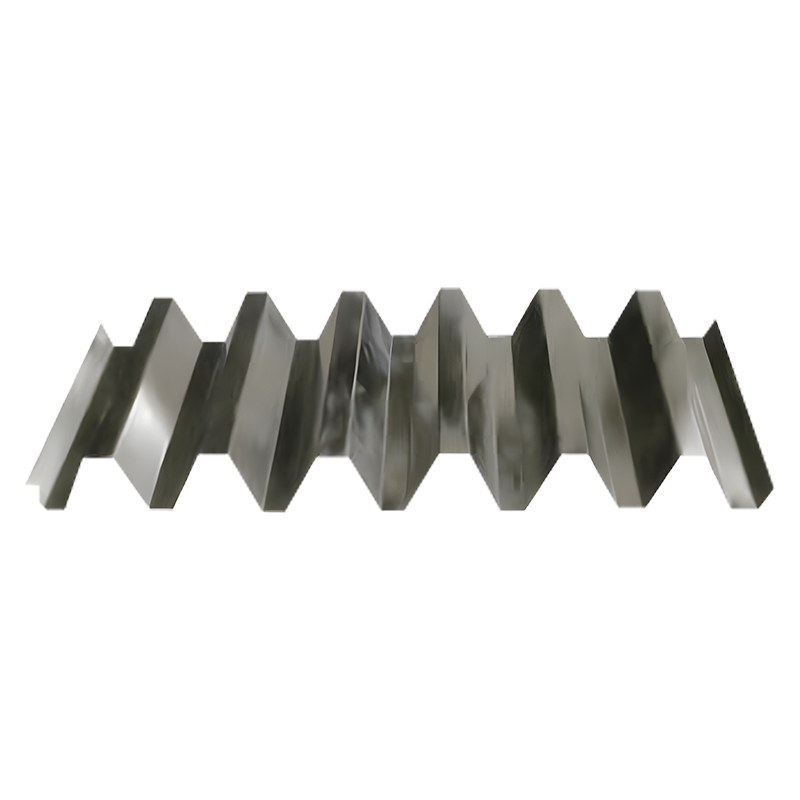

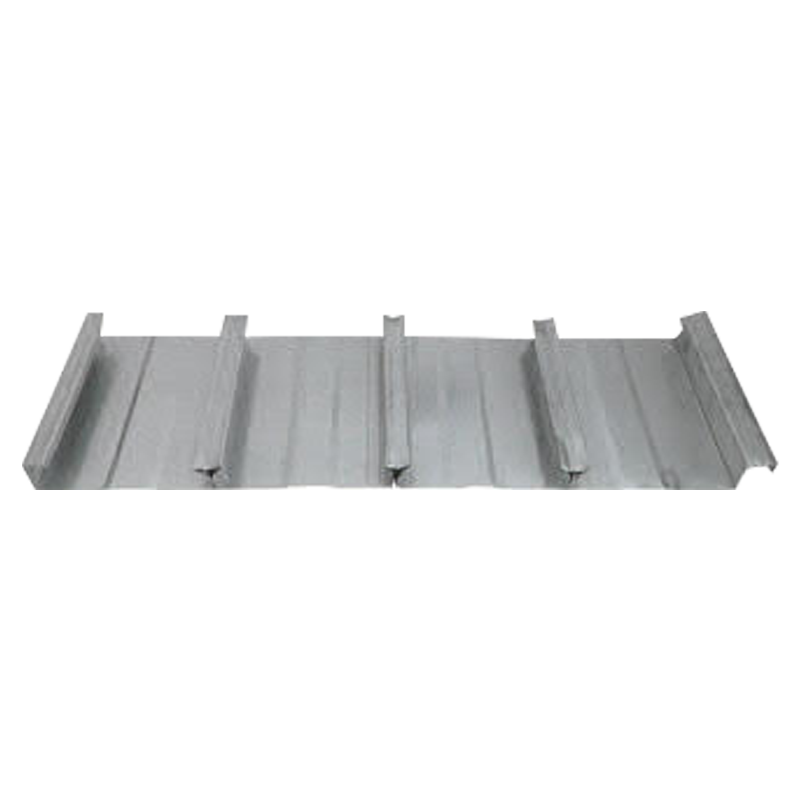

Podni pod s niskim rebrima (visina rebra 30–40 mm, kao što je YX 35-125-750) je lakši i ekonomičniji, pogodan za uredske zgrade, maloprodajne prostore i polukate s umjerenim zahtjevima opterećenja. Smanjena dubina profila omogućuje tanje ukupne debljine ploča, smanjujući visinu od poda do poda i težinu konstrukcije.

Kompozitno djelovanje i strukturna izvedba

Primarna inženjerska prednost čeličnih podnih obloga leži u njihovoj sposobnosti da oblikuju kompozitnu ploču s betonom na mjestu. Ovo kompozitno ponašanje dramatično povećava kapacitet poda u usporedbi s nekompozitnim sustavima.

Mehanizam kompozitne veze

Tri mehanizma osiguravaju učinkovito kompozitno djelovanje:

1. Mehanička blokada : Reljefna udubljenja i udubljenja na površini podne obloge stvaraju fizički prihvat s očvrslim betonom, sprječavajući horizontalno klizanje.
2. Krajnje sidrište : Posmični klinovi zavareni kroz podnicu na potpornu čeličnu gredu prenose uzdužne posmične sile i sprječavaju klizanje na kraju ploče za pod.
3. Prirodna veza : Pocinčani premaz od cinka na čeličnoj površini osigurava kemijsko prianjanje s betonom, pridonoseći početnoj čvrstoći spoja prije nego što se potpuno razvije mehaničko spajanje.

Izvedba nosivosti i deformacije

U spregnutoj ploči, čelični podovi djeluju kao donja armatura (vlačna zona), dok se beton iznad neutralne osi opire pritisku. Ova optimizirana raspodjela naprezanja daje:

• Omjeri raspona i dubine od 25–35 za jednostavno poduprte ploče, u usporedbi s 15–20 za konvencionalne armiranobetonske ploče ekvivalentne debljine.
• Smanjenje ugiba od 30–50% pod radnim opterećenjima zbog povećanog momenta tromosti kompozitnog presjeka.
• Otpornost na vatru od 1-2 sata moguće sa standardnim betonskim pokrovom preko rebara podne obloge, ispunjavajući zahtjeve građevinskih propisa za većinu komercijalnih i industrijskih objekata.

Specifikacije materijala i standardi proizvodnje

Trajnost i učinkovitost čeličnih podnih obloga ovise o odabiru osnovnog materijala, sustavima premaza i preciznosti proizvodnje.

Osnovni čelik i pocinčavanje

Osnovni materijal je tipično Q235 ili Q345 konstrukcijski čelik s granicom razvlačenja od 235 MPa odnosno 345 MPa. Čelični lim prolazi kontinuirano vruće pocinčavanje kako bi se postigla masa cinčane prevlake od ≥180 g/m² (ekvivalentno oznaci Z180), pružajući zaštitu od korozije za unutarnje okruženje. Za agresivna okruženja kao što su kemijska postrojenja ili obalni objekti, Z275 ili Z350 navedeni su premazi (275–350 g/m² mase cinka).

Hladno oblikovanje i tolerancije

Decking se proizvodi kontinuiranim valjanjem od materijala u kolutu. Kritične proizvodne tolerancije uključuju:

• Tolerancija debljine : ±0,05 mm za listove ≤1,0 mm; ±0,08 mm za listove 1,0–1,5 mm.
• Tolerancija visine vala : ±1,0 mm kako bi se osigurao postojan betonski pokrov i kompozitna dubina.
• Tolerancija širine pokrivanja : ±2,0 mm po listu za održavanje ispravnog preklapanja i izbjegavanje kumulativnih pogrešaka na više listova.

Tijek rada instalacije i najbolji primjeri iz prakse

Pravilna ugradnja ključna je za postizanje svih strukturalnih i ekonomskih prednosti čeličnih podnih obloga. Sljedeći tijek rada osigurava kvalitetu i sigurnost.

Priprema prije instalacije

Prije postavljanja podova, provjerite je li okvir čelične grede dovršen i poravnat. Gornje prirubnice grede moraju biti unutarnje razine ±5 mm preko raspona palube kako bi se spriječila nejednaka debljina betona. Pripremite nacrte rasporeda koji pokazuju orijentaciju lista, lokacije preklopa i otvore za prodiranje kako biste smanjili rezanje na licu mjesta.

Postavljanje i pričvršćivanje ploča

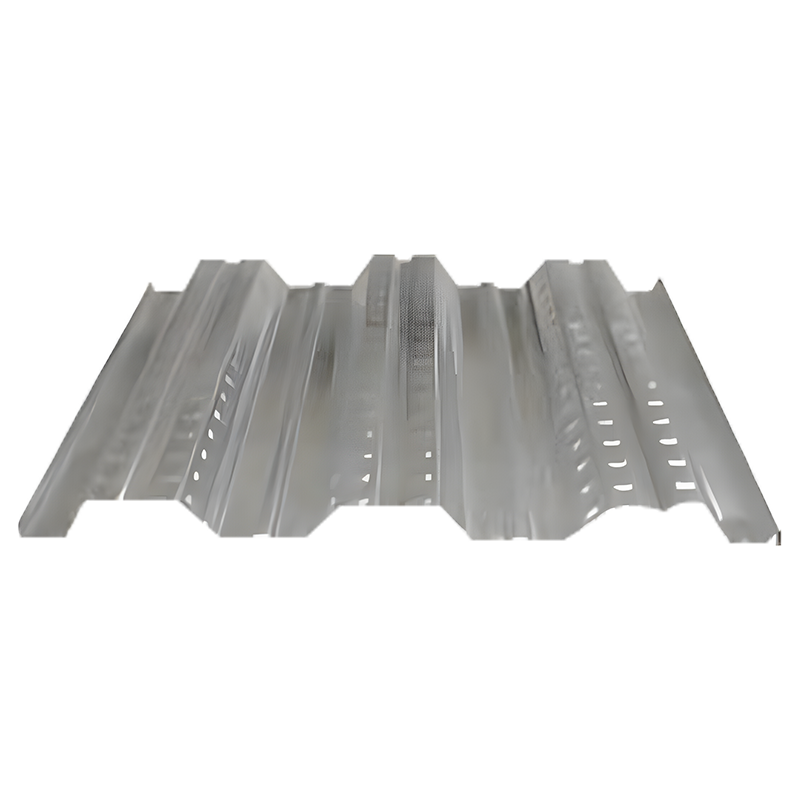

Limovi se postavljaju okomito na nosive čelične grede, s bočnim preklopima ≥25 mm i krajnji krugovi od ≥50 mm preko greda. Samobušeći vijci ili zavareni klinovi pričvršćuju pod na prirubnice grede na 300–400 mm središta . Za prošireni profil YX 51-304-914, širina pokrivanja od 914 mm smanjuje broj bočnih preklopa za približno 15% u usporedbi s profilima od 750–760 mm, izravno poboljšavajući brzinu ugradnje i smanjujući potrošnju spojnica.

Izlijevanje i njegovanje betona

Beton se obično postavlja u jednom izlijevanju kako bi se osiguralo monolitno ponašanje. Minimalna čvrstoća betona je C25 (čvrstoća cilindra od 25 MPa) za standardne podove; C30 ili viši preporučuje se za teške industrijske primjene. Debljina ploče mjeri se od vrha čeličnog poda do betonske površine, s tipičnim vrijednostima od 120–150 mm za poslovne zgrade i 150–200 mm za skladišta. Pravilno stvrdnjavanje za 7 dana osigurava odgovarajući razvoj čvrstoće prije opterećenja.

Često postavljana pitanja

1. Koja je razlika između čeličnih podnih obloga i tradicionalnih oplata?

Čelične podne obloge služe kao trajna oplata koji ostaje ugrađen u betonsku ploču nakon izlijevanja, aktivno pridonoseći čvrstoći konstrukcije kao ojačanje dna. Tradicionalna oplata od drveta ili šperploče je privremena i mora se ukloniti nakon stvrdnjavanja betona, što zahtijeva dodatni rad i materijalni otpad. Čelični podovi eliminiraju uklanjanje oplate, smanjuju rad na gradilištu za 40–60% , te komprimira cikluse izgradnje poda od 7–14 dana do 3–5 dana .

2. Kako mogu izabrati između čeličnih podnih profila s visokim i niskim rebrima?

Odaberite decking s visokim rebrima (visina rebra ≥50 mm) za višekatnice, teške industrijske podove i primjene s živim opterećenjem preko 5 kN/m² . Dublja rebra pružaju vrhunsku čvrstoću kompozitnog spoja i prihvaćaju veće smične klinove. Odaberite decking s niskim rebrima (visina rebra 30–40 mm) za poslovne zgrade, prodajne prostore i polukate s umjerenim opterećenjem. Profili s niskim rebrima dopuštaju tanje ukupne debljine ploča, smanjujući strukturnu težinu i visinu od poda do poda.

3.Koja je tipična stopa iskorištenja materijala za čelične podne obloge?

Stope iskorištenja materijala obično se kreću od 70-80% , izračunato kao (efektivna širina pokrivenosti ÷ rasklopljena širina) × 100%. Na primjer, profil YX 51-253-760 ima širinu pokrivanja od 1000 mm od nepresavijenog lista od 1000 mm, što daje Stopa iskorištenosti 76%. . Više stope ukazuju na učinkovitiju upotrebu materijala i nižu potrošnju čelika po četvornom metru. Prošireni profili kao što je YX 51-304-914 postižu još veću učinkovitost sa širinom pokrivanja od 914 mm.

4. Koja je specifikacija premaza cinkom potrebna za različita okruženja?

Za standardna unutarnja okruženja, Z180 (180 g/m² mase pocinčane prevlake) je dovoljno. Za umjerena industrijska ili vlažna okruženja, navedite Z275 (275 g/m²). Za agresivna okruženja kao što su kemijska postrojenja, obalni objekti ili područja s visokom korozijom, Z350 (350 g/m²) ili premazi od posebne legure kao što je ZAM (cink-aluminij-magnezij) preporučuju se kako bi se osigurala dugotrajna otpornost na koroziju.

5. Mogu li se čelične podne obloge koristiti bez klinova?

Da, za aplikacije s malim opterećenjem i kratke raspone, čelični podovi mogu funkcionirati kao nekompozitna trajna oplata bez klinova za smicanje. U ovom slučaju, pod podržava mokri beton i opterećenja konstrukcije tijekom izlijevanja, ali ne sudjeluje u konačnoj čvrstoći kompozitne ploče - donje pojačanje mora biti osigurano konvencionalnim armaturnim šipkama. Za kompozitno djelovanje i maksimalnu sposobnost raspona, posmični klinovi su bitni i moraju se zavariti kroz palubu na potporne čelične grede.

6. Koja čvrstoća betona i debljina ploče se preporučuju?

Minimalna čvrstoća betona je C25 (čvrstoća cilindra od 25 MPa) za standardne poslovne i stambene podove. Za teške industrijske primjene, skladišta i područja s koncentriranim opterećenjem, C30 ili viši preporučuje se. Tipične debljine ploča kreću se od 120–150 mm za poslovne zgrade do 150–200 mm za industrijska skladišta, mjereno od vrha čeličnog poda do gotove betonske površine. Visina rebra poda mora biti uključena u izračun ukupne strukturne dubine.

7.Kako čelične podne obloge doprinose otpornosti na požar?

Kompozitne ploče s čeličnim podnim oblogama mogu postići 1-2 sata otpornosti na vatru sa standardnim betonskim pokrovom preko rebara brodskog poda. Beton djeluje kao toplinska barijera, štiteći čelični pod od brzog porasta temperature tijekom požara. Ocjene otpornosti na požar ovise o debljini ploče, dubini betonskog pokrova i prisutnosti dodatne armaturne mreže. Za veće stupnjeve požara (2-4 sata), može biti potrebno dodatno ojačanje i povećani betonski pokrov.

8.Koje su ključne provjere kontrole kvalitete tijekom instalacije?

Kritične provjere ugradnje uključuju: provjeru unutarnje razine čelične grede ±5 mm ; osiguranje bočnih preklopa ≥25 mm i krajnji krugovi od ≥50 mm ; potvrđujući razmak pričvršćivača na 300–400 mm središta ; provjera pravilnog poravnanja lista kako bi se izbjegle kumulativne pogreške u širini; i pregled oštećenja premaza koja bi mogla ugroziti zaštitu od korozije. Nakon izlijevanja provjerite debljinu betona, trajanje njegovanja 7 dana minimum , i tolerancije ravnosti ploče.
