A okvir čelične konstrukcije je nosivi kostur sastavljen od čeličnih stupova, greda, rešetki i potpornih elemenata koji zajedno rade na sigurnom prijenosu okomitih i vodoravnih opterećenja na temelj. U usporedbi s tradicionalnom betonskom konstrukcijom, čelični okviri isporučuju 30–50% brži rokovi izgradnje , vrhunski omjer snage i težine i radni vijek od 50-70 godina uz pravilno održavanje [^86^]. Ovi atributi čine čelik dominantnim materijalom za tvornice, skladišta, logističke centre i industrijske objekte velikih raspona diljem svijeta.

Za poduzeća kao što su Zhejiang Kaisier Clean Technology Co., Ltd. — kineska tvornica sustava čeličnih konstrukcija po narudžbi i OEM dobavljač — čelični okviri čine okosnicu pogona za proizvodnju ploča za čiste sobe. Njihove proizvodne baze u Kini i Tajlandu oslanjaju se na precizno konstruirane čelične okvire za smještaj inteligentnih proizvodnih linija, osiguravajući stabilne opskrbne lance za projekte pročišćavanja zraka klase 100 do klase 300.000 u zdravstvu, elektronici i prehrambenoj industriji.

Četiri primarne vrste okvira čelične konstrukcije

Čelični okviri nisu jednaki za sve. Odabir ovisi o zahtjevima za raspon, profilima opterećenja i arhitektonskim ograničenjima. Četiri dominantna tipa su:

Čvrsti okvir portala

Portalni kruti okvir najrašireniji je sustav u industrijskoj gradnji. Sastoji se od stupova i rogova kruto spojenih na spojevima, stvarajući "čist raspon" bez unutarnjih stupova. Ovaj je dizajn idealan za skladišta, hangare za zrakoplove i proizvodne pogone gdje je nesmetan podni prostor kritičan. Portalni okviri obično koriste vruće valjane čelične profile i mogu postići raspone od 20-50 metara ekonomski [^89^]. Manji rasponi omogućuju veću nosivost jer se smanjuje opterećenje na gredama i stupovima.

Okvirna konstrukcija čelične zgrade

Ovaj osnovni okvir od čeličnih greda i stupova nudi gotovo beskonačnu fleksibilnost rasporeda. Obično se koristi u višestambenim zgradama kao što su uredski kompleksi, stambene zgrade i višekatnice gdje je prilagodljivost najvažnija [^90^]. Sustav se ističe u raspodjeli opterećenja na više katova i može se kombinirati s betonskim jezgrama za hibridnu izvedbu.

Konstrukcija rešetke

Rešetke su trokutasti okviri od čeličnih elemenata koji koriste daleko manje materijala od čvrstih mrežastih greda, a postižu veću krutost. Ravne rešetke podnose dvodimenzionalna opterećenja, dok svemirske rešetke raspoređuju sile u tri dimenzije. Dobro osmišljen prostorni okvir može pokriti vrlo velika područja s minimalnim unutarnjim potporama, što ga čini prikladnim za sportske arene, izložbene dvorane i terminale zračnih luka [^84^].

Struktura rešetke (prostorni okvir).

Rešetkaste konstrukcije su statički neodređene prostorne strukture visokog reda sastavljene od više međusobno povezanih šipki. Lagane su, vrlo čvrste i nude izvrsnu seizmičku otpornost. Ovi se okviri često koriste u vježbaonicama, nadstrešnicama i hangarima gdje su potrebni veliki rasponi i složene geometrije [^89^].

Specifikacije materijala i standardi komponenti

Izvedba a čelični okvir određen je stupnjem čelika, geometrijom presjeka i zaštitnim tretmanima. Razumijevanje ovih specifikacija bitno je za nabavu i kontrolu kvalitete.

Vrste čelika i mehanička svojstva

Obično se koristi primarni konstrukcijski čelik Ocjene Q235, Q345 ili ASTM A36/A572 . Čelik Q345 nudi granicu razvlačenja od približno 345 MPa 45% više od Q235 , što ga čini preferiranim izborom za teške industrijske okvire. Za korozivna okruženja kao što su obalne čistionice, SUS304 ili vruće pocinčani čelik (prevlaka cinka ≥80 μm) specificiran je za sprječavanje degradacije hrđe [^83^].

Primarne komponente

Potpuni čelični okvir sastoji se od četiri bitna elementa za prijenos opterećenja:

• Stupci : Vertikalni elementi koji prenose opterećenje od greda i ploča na temelj. Uobičajeni presjeci uključuju H-grede i okvirne stupove.
• Grede : Horizontalni članovi koji se protežu između stupaca. I-profil i zavarene kompozitne grede standardne su za raspone veće od 12 metara.
• Učvršćivanje : Dijagonalni ili poprečni nosači koji se odupiru bočnim silama od vjetra i seizmičkih opterećenja. Uporište šipke i uporište portala tipične su konfiguracije.
• Čvorovi veze : Vijčani ili zavareni spojevi koji osiguravaju kruto ili zglobno ponašanje. Visokočvrsti vijci s trenjem (razred 10.9) standardni su za spojeve okvira portala [^83^].

Površinska obrada i zaštita od požara

Čelični okviri zahtijevaju zaštitne premaze kako bi se osigurala dugotrajnost. Standardni tretman uključuje pjeskarenje Sa2.5 stupanj , nakon čega slijedi epoksidni temeljni premaz bogat cinkom (60–80 μm), epoksidni srednji sloj (100–120 μm) i poliuretanski završni premaz (40–60 μm). Za otpornost na vatru mogu poslužiti intumescentni premazi ili raspršena mineralna vuna 1–3 sata otpornosti na požar ovisno o debljini premaza i faktoru presjeka čelika [^83^].

Tijek rada i vremenski okvir unaprijed projektirane zgrade (PEB).

Unaprijed projektirani čelični okviri predstavljaju najnapredniji model isporuke u industrijskoj gradnji. Komponente su dizajnirane, izrezane, bušene i zavarene u tvornici, a zatim otpremljene na mjesto radi brze montaže. Ovaj pristup dramatično sažima rasporede projekta.

Ova vremenska linija povoljna je u usporedbi s konvencionalnom betonskom konstrukcijom, koja obično zahtijeva 9-18 mjeseci za ekvivalentan objekt. Priprema gradilišta i radovi na temeljima odvijaju se paralelno s tvorničkom izradom, dodatno sužavajući raspored [^87^].

Struktura troškova i ekonomska analiza

Razumijevanje pokretača troškova čeličnih okvira omogućuje bolje planiranje proračuna i pregovaranje s dobavljačima. Troškovi značajno variraju ovisno o složenosti, završetku i zemljopisnom položaju.

Referentne vrijednosti jediničnih troškova

Za osnovnu industrijsku zgradu s jednim rasponom, troškovi samo opskrbe obično se kreću od 80–150 USD po m² (franko tvornica). Potpuno izolirane zgrade sa sustavima dizalica i arhitektonskim završecima mogu doseći 200–400 USD po m² . Montaža, temelji i građevinski radovi su dodatni [^87^]. Ove brojke pretpostavljaju standardne zone vjetra; regije sklone tajfunima ili ciklonima zahtijevaju teže dionice i mogu povećati troškove za 15-25%.

Prednosti troškova životnog ciklusa

Iako početni troškovi materijala mogu premašiti beton ili drvo, čelični okviri pružaju vrhunsku ekonomičnost životnog ciklusa:

1. Zakladna štednja : Manja težina čelika smanjuje volumen temelja i armaturu za 20–30%.
2. Smanjenje održavanja : Čelik je otporan na termite, trulež i plijesan. Godišnji troškovi održavanja obično su 40–60% niže nego konstrukcije s drvenim okvirima [^86^].
3. Fleksibilnost proširenja : Dodavanje polja na postojeći okvir portala zahtijeva minimalne smetnje i nikakve temelje za novi odjeljak.
4. Preostala vrijednost : Čelik se može 100% reciklirati. Na kraju životnog vijeka, stope oporavka za konstrukcijski čelik premašuju 98% , nadoknada troškova rušenja [^89^].

Primjene u industriji i standardi usklađenosti

Okviri čeličnih konstrukcija služe različitim sektorima, od kojih svaki nameće jedinstveno opterećenje i regulatorne zahtjeve. Pravilan dizajn okvira mora biti usklađen s međunarodnim kodeksima i standardima specifičnim za sektor.

Industrijski i proizvodni pogoni

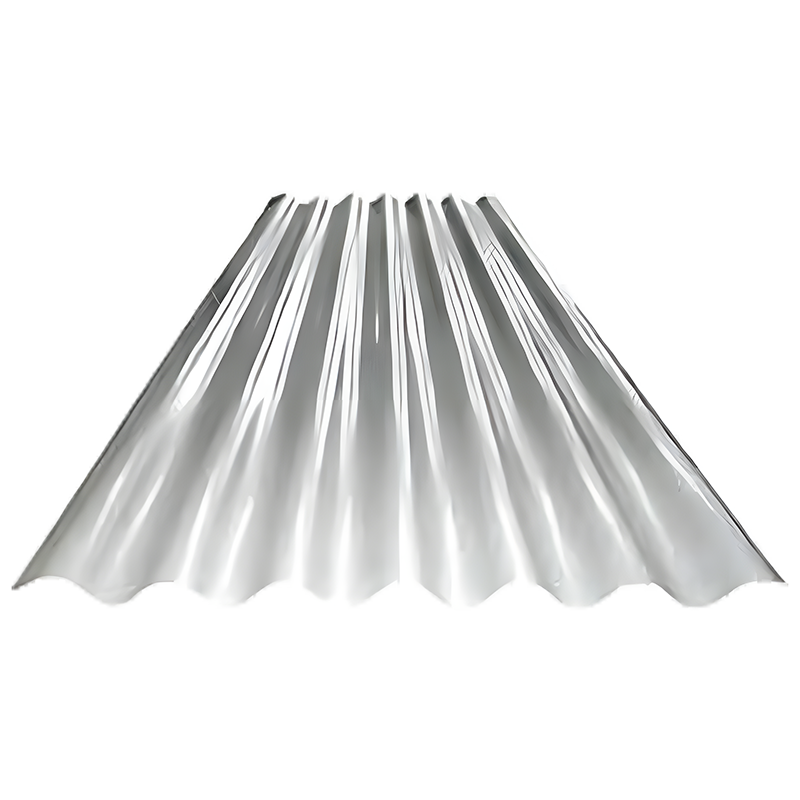

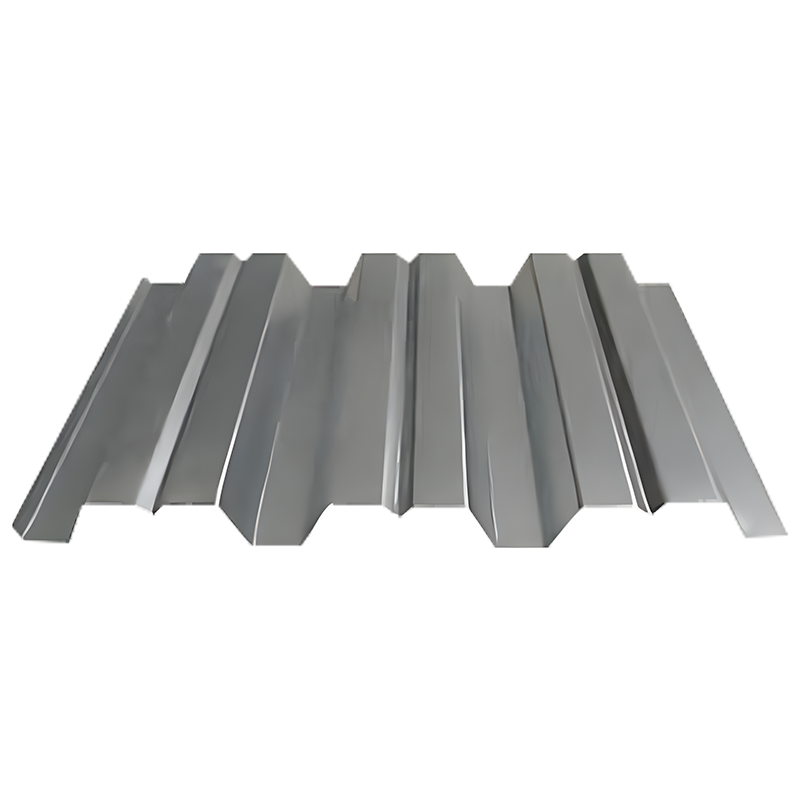

Tvornice i radionice zahtijevaju okvire koji mogu podnijeti teške strojeve, mostne dizalice i velika živa opterećenja. Portalni kruti okviri s kranskim gredama (kapacitet 5-50 tona ) su standardni. Opterećenje poda u teškoj proizvodnji može dosegnuti 10–20 kN/m² , zahtijevajući kompozitne podne ploče od čelika i betona kao što je YX 32-130-780 profil kompozitnih podnih ploča prikazan u katalozima proizvoda [^85^].

Skladištenje i logistika

Moderni logistički centri zahtijevaju velike čiste visine (obično 8-12 metara ) za smještaj automatiziranih sustava regala. Čelični okviri omogućuju ove vertikalne volumene dok podupiru međukatne podove za urede ili prostore za sortiranje. Dizajn otvorenog raspona olakšava učinkovito rukovanje materijalom i buduću rekonfiguraciju rasporeda [^88^].

Čiste sobe i visokotehnološka proizvodnja

Za proizvođače ploča za čiste prostore kao što je Kaisier, čelični okviri moraju ispunjavati stroge zahtjeve. Struktura mora podržavati HVAC kanale, plenume za filtriranje i spuštene stropne rešetke uz održavanje izolacije od vibracija. Granice otklona okvira obično su ograničene na L/360 ili L/400 (gdje je L duljina raspona) kako bi se spriječilo oštećenje brtve u omotnicama za čiste prostorije. Ocjene otpornosti na vatru od 1–2 sata obvezni su za farmaceutske i elektroničke objekte.

Usklađenost s kodeksom dizajna

Čelični okviri moraju biti projektirani prema priznatim međunarodnim standardima. Uobičajeni kodovi dizajna uključuju:

• ASCE 7 (SAD): Minimalna proračunska opterećenja za zgrade i druge strukture.
• Eurokod 3 (EN 1993) : Projektiranje čeličnih konstrukcija, široko prihvaćeno u Europi i Aziji.
• AS/NZS 1170 : Projektiranje konstrukcija za australske i novozelandske projekte.
• GB 50017 : Kineski standard za projektiranje čeličnih konstrukcija, obavezan za domaće projekte [^87^].

Kontrola kvalitete i najbolja praksa ugradnje

Cjelovitost čeličnog okvira ovisi o preciznosti postavljanja koliko i o kvaliteti dizajna. Sljedeći postupci osiguravaju strukturnu izvedbu i sigurnost.

Kontrola kvalitete izrade

Tvornička proizvodnja mora se pridržavati sustava upravljanja kvalitetom ISO 9001. Ključne točke pregleda uključuju:

• Tolerancija dimenzija reznih duljina: ±2 mm za grede, ±1 mm za rupe za vijke.
• Provjera kvalitete zavara: 100% vizualni pregled plus 20–30% ultrazvučno ili radiografsko testiranje za kritične veze.
• Provjera debljine premaza cinka: minimalno 80 μm za vruće pocinčane elemente u korozivnim sredinama.

Protokoli za postavljanje gradilišta

Sastavljanje na licu mjesta zahtijeva stroge provjere redoslijeda i poravnanja:

1. Provjera temelja : Položaji sidrenih vijaka moraju se provjeriti prema crtežima prije postavljanja stupa. Tolerancija za centriranje grupe vijaka je ±5 mm .
2. Montaža stupca : Stupovi se podižu, postavljaju preko sidrenih vijaka i privremeno učvršćuju. Vertikalnost se provjerava teodolitom; dopušteno odstupanje je H/1000 (gdje je H visina stupca), maksimum 25 mm .
3. Ugradnja grede : Grede su pričvršćene za krajnje ploče stupa pomoću vijaka visoke čvrstoće zategnutih prema specifikaciji. Spojevi u višerasponskim gredama moraju biti razmaknuti najmanje 1 metar .
4. Učvršćivanje installation : Krovni i zidni nosači postavljeni su kako bi se osigurala bočna stabilnost prije pričvršćivanja grede i pojasa.
5. Završni pregled : Sveobuhvatno istraživanje potvrđuje poravnanje, moment zavrtnja i cjelovitost zavara. Ispitivanje opterećenja može se provesti za kranske grede [^84^].

Zanemarivanje ovih protokola može dovesti do neusklađenosti, kvara veze ili prekomjernog otklona—kompromitirajući i sigurnost i vijek trajanja okvira. Za OEM okvir čelične konstrukcije dobavljača, održavanje rigorozne kontrole kvalitete u više proizvodnih baza (kako to prakticira Kaisier s pogonima u Kini i Tajlandu) ključno je za osiguravanje dosljedne kvalitete proizvoda za globalnu distribuciju.
