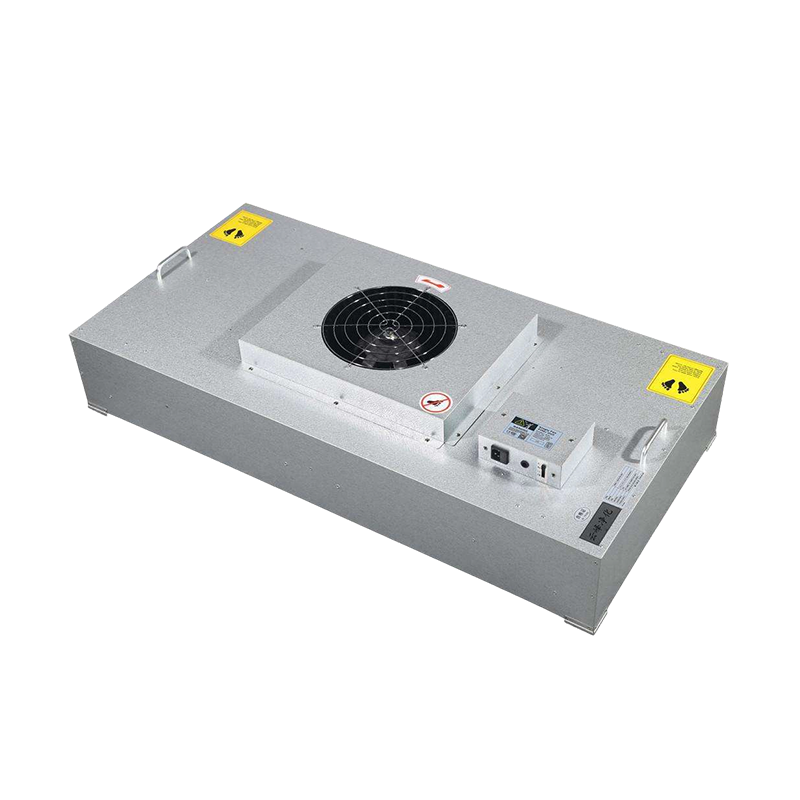

FFU Unit Manufacturer

Značajke proizvoda:
Ventilator koristi njemački EBM centrifugalni ventilator visoke učinkovitosti s izravnim pogonom, koji ima dug životni vijek, nisku razinu buke, rad bez održavanja, niske vibracije i bezstupanjsku kontrolu brzine. Ventilator je pouzdan i ima radni vijek od preko 50.000 sati.
Osobito je prikladan za modularne ultra-čiste proizvodne linije i može se koristiti pojedinačno ili spojen u seriju kako bi se formirala montažna linija klase 100, ovisno o zahtjevima procesa.
Kućište je izrađeno od nehrđajućeg čelika, aluminijske legure ili hladno valjanog čeličnog lima, što rezultira laganim, otpornim na koroziju, otpornim na hrđu i estetski ugodnim dizajnom.
Prije napuštanja tvornice, svaki proizvod se pojedinačno skenira i testira pomoću brojača čestica prema američkom saveznom standardu 209E kako bi se osigurala kvaliteta.
Dodatna oprema po izboru:
Njemački EBM DC ventilator, odlikuje se uštedom energije, centraliziranom računalnom kontrolom, stabilnim radom, niskom bukom i digitalnom kontrolom brzine. Može uštedjeti više od 50% energije pod početnim otporom visokoučinkovitog filtra, što rezultira niskim operativnim troškovima. Jedno računalo može centralno kontrolirati rad, podešavanje brzine i praćenje statusa gotovo 8000 ventilatora.
ULPA filter ultra visoke učinkovitosti.
Sučelje kružnog kanala.

Kategorije proizvoda

  1. Sustavi čistih soba
    1. Ploče za čistu sobu
    2. Cleanroom Aluminijski profili
    3. Vrata za čistu sobu
    4. Prozori čistih soba
    5. Zračni tuš
    6. Prolaz kroz prozor čiste sobe
    7. jedinica FFU
    8. Filtar zraka za čiste prostorije
  2. Sustav čelične konstrukcije
    1. Obojeni čelični profilirani limovi
    2. Čelične podne obloge
    3. Čelični sendvič panel u boji
    4. Čelične podrožnice u obliku slova C
  3. Sustavi privremene gradnje

Vrući proizvodi

  • jedinica FFU

    jedinica FFU
    Značajke proizvoda: Ventilator koristi njemački EBM centrifugalni ventilator visoke učinkov

O Kaisieru

Kaisier Cleans the Globe Tech Empowers Tomorrow

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Fan Filter Unit Company and FFU Unit Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Profil tvrtke
Certificate Of Honor
  • ISO 9001
  • ISO 14001
  • ISO 45001

Srodni proizvodi

Naše najnovije vijesti

Poruka povratne informacije

jedinica FFU Industry knowledge

U sustavima čistih soba, FFU (Fan Filter Unit) je središnji uređaj koji opskrbljuje čistim zrakom, integrirajući ventilator i visokoučinkoviti filtar i montirajući se izravno na stropnu rešetku. Jasan zaključak je: Energetska učinkovitost, razina buke, životni vijek i metoda upravljanja FFU izravno određuju troškove rada i stabilnost čistoće čiste sobe. FFU opremljen EC DC ventilatorom bez četkica i H14 visokoučinkovitim filtrom može smanjiti potrošnju energije za više od 50% u usporedbi s tradicionalnim AC ventilatorskim jedinicama pri nazivnom protoku zraka, održavati razinu buke unutar 52 dB i nudi centralizirani nadzor i mogućnosti grupne kontrole . Sljedeće pruža detaljne tehničke reference iz pet dimenzija: vrsta ventilatora, sustav filtriranja, konstrukcija kućišta, inteligentna kontrola i parametri odabira.

Vrste ventilatora: Sveobuhvatna usporedba EC i AC ventilatora

Ventilator je ključna komponenta FFU, koja izravno određuje potrošnju energije, razinu buke i životni vijek. Detaljna usporedba dva glavna tipa ventilatora prikazana je u nastavku:

Tablica 1: Usporedba performansi EC DC ventilatora bez četkica u odnosu na AC ventilator
Parametar izvedbe EC DC ventilator bez četkica AC ventilator (tradicionalni) Usporedba prednosti
Motorna učinkovitost (%) ≥70% 40-50% EC smanjuje potrošnju energije za 40%
Metoda kontrole brzine 0-10V/PWM/RS485 bez koraka Transformator/triak (stepenasti ili ograničeni) EC nudi glatkiji, širi raspon upravljanja
Razina buke (dBA) 48-52 (prikaz, ostalo). @ nazivni protok zraka 55-62 @ nazivni protok zraka EC je 3-10dB tiši
Projektirani život (sati) ≥80 000 (npr. njemački EBM) 50.000-60.000 EC životni vijek 30-60% duži
Zahtjevi za održavanje Bez održavanja (bez četkica) Zamjena karbonske četkice/kondenzatora EC ne zahtijeva održavanje
Relativni trošak Osnovno 30-50% Osnovna linija EC rok povrata cca. 1-2 godine

Sustav filtracije: HEPA naspram ULPA odabir i ispitivanje curenja

Filtar FFU određuje razinu čistoće dovedenog zraka. Tehnički parametri i scenariji primjene za različite stupnjeve filtera prikazani su u nastavku:

Tablica 2: Usporedba uobičajenih stupnjeva filtra za FFU
Filter Grade Učinkovitost (@0,3 μm) Početni otpor (Pa) Primjenjiva klasa čistoće Tipične primjene
H13 (HEPA) 99,97% 180-220 (prikaz, ostalo). ISO 7-8 (klasa 10.000/100.000) Montaža elektronike, pakiranje hrane
H14 (HEPA) 99,995% 220-280 (prikaz, ostalo). ISO 6 (klasa 1000) Farmaceutski GMP, medicinski uređaji
U15 (ULPA) 99,9995% 250-320 (prikaz, ostalo). ISO 5 (klasa 100) Poluvodička litografija, BSL laboratoriji
U17 (ULPA) 99,999995% 300-380 (prikaz, ostalo). ISO 4-5 (klasa 10/100) Napredni poluvodič, nanotehnologija

Konstrukcija kućišta i materijali: balans između male težine i otpornosti na koroziju

Tri materijala se obično koriste za FFU kućišta: nehrđajući čelik, aluminijska legura i hladno valjani čelik. Detaljna usporedba prikazana je u nastavku:

Tablica 3: Usporedba materijala za kućište FFU
Materijal Težina (kg/jedinica) Otpornost na koroziju Površinska obrada Primjenjivi scenariji Relativni trošak
Nehrđajući čelik 304 25-30 (prikaz, ostalo). Izvrsno Četkano/Ogledalo Farmaceutska, prehrambena, korozivna okruženja Osnovna linija 50%
Aluminijska legura 18-22 (prikaz, ostalo). dobro Anodizirano Elektroničke čiste sobe, lagane aplikacije Osnovna linija 20%
Hladno valjani čelični premaz u prahu 20-25 (prikaz, ostalo). Pošteno Elektrostatički sprej (≥80μm) Opća industrija, niskobudžetni projekti Osnovna linija

Inteligentni sustavi upravljanja: grupna kontrola i nadzor energije

U modernim čistim sobama, FFU-ovi često su brojni (stotine do tisuće jedinica), zahtijevajući inteligentne upravljačke sustave za centralizirano upravljanje. Osnovne funkcije kontrolnog sustava su sljedeće:

  • Centralizirana platforma za nadzor : Jedno računalo može centralno kontrolirati do 8.000 EC ventilatora FFU , praćenje brzine svakog ventilatora, radnog statusa, alarma kvarova i kumulativnog vremena rada u stvarnom vremenu;
  • Kontrola grupiranja zona : FFU-ovi se mogu grupirati po području ili klasi čistoće za jedinstveno podešavanje brzine i start/stop kontrolu. Na primjer, rad velikom brzinom tijekom radnog vremena, automatsko prebacivanje na način rada za uštedu energije pri niskoj brzini noću ili tijekom radnog vremena;
  • Blokiranje diferencijalnog tlaka : Povezan sa senzorima diferencijalnog tlaka čistih prostorija, automatski povećava FFU brzinu kada sobni tlak padne ispod zadane vrijednosti kako bi se održala stabilnost tlaka;
  • Statistika potrošnje energije i optimizacija : Sustav automatski izračunava kumulativnu potrošnju energije po FFU, generira izvješća o energiji, identificira jedinice visoke potrošnje i optimizira operativne strategije. EC navijači mogu postići ušteda energije veća od 50% pod početnim otporom HEPA filtra;
  • Daljinski pristup i alarmi : Podržava daljinski nadzor putem LAN-a ili interneta; automatski šalje obavijesti o alarmu (SMS/e-mail/APP push) za kvar ventilatora, začepljenje filtera ili prekid komunikacije.

Metode upravljanja: EC ventilatori podržavaju 0-10 V, PWM ili RS485 kontrolu brzine komunikacije, s vremenom odziva ≤1 sekunde. Odabir renomiranih marki kao što je njemački EBM osigurava pouzdane ugrađene upravljačke module koji se besprijekorno integriraju s glavnim računalima putem MODBUS RTU protokola.

Instalacija i odabir: ključne smjernice za primjenu FFU u čistim sobama

Slijede osnovni parametri i preporuke za odabir i ugradnju FFU:

Tablica 4: Izbor FFU i preporuke za parametre primjene
Scenarij primjene Preporučena FFU veličina (mm) Nazivni protok zraka (m³/h) Brzina lica (m/s) Gustoća rasporeda (jedinice/m²)
ISO 5 (klasa 100) full coverage 1175×575 ili 1225×1225 1000-1500 0,35-0,45 90-100% pokrivenost
ISO 6 (klasa 1000) partial coverage 1175×575 800-1000 0,25-0,35 20-35%
ISO 7 (klasa 10 000) 1175×575 600-800 (prikaz, stručni). 0,22-0,28 15-25%
Materijal/localized clean zone 610×610 ili prilagođeno 300-600 (prikaz, stručni). 0,35-0,50 Lokalizirano uređenje

FFU održavanje i upravljanje životnim ciklusom

Redovito održavanje ključno je za osiguravanje dugoročnog stabilnog rada FFU-ova. Preporučeni raspored održavanja je sljedeći:

  1. Mjesečni pregled : Provjerite radni status FFU (nema abnormalne buke ili vibracija), očitanja manometra diferencijalnog tlaka (zabilježite početnu vrijednost i trend) i nakupljanje prašine ispred filtra;
  2. Tromjesečno : Očistite impeler ventilatora i unutrašnjost kućišta (pomoću maramica koje ne ostavljaju dlačice i izopropilnog alkohola); provjerite ima li labavih električnih spojeva;
  3. Polugodišnje : Ispitajte izlaznu brzinu FFU i ujednačenost (izmjerite najmanje 5 točaka); ako odstupanje brzine prelazi ±20%, podesite brzinu ventilatora ili pregledajte filtar;
  4. Godišnje : Izvršite ispitivanje curenja PAO kako biste osigurali da nema curenja HEPA/ULPA filtera. Istovremeno kalibrirajte senzore diferencijalnog tlaka i upravljačke sustave;
  5. Zamjena filtera : Zamijenite filtar kada diferencijalni tlak dosegne dvostruki početni otpor ili kada PAO ispitivanje curenja otkrije curenje. Ponovno ispitajte curenje nakon zamjene.

FFU-ovi opremljen visokokvalitetnim EC ventilatorima (npr. njemački EBM), pod normalnim uvjetima održavanja, može postići ukupni životni vijek jedinice od više od 10 godina, s komponentom ventilatora koja može izdržati 80.000 sati kontinuiranog rada bez kvarova . Uspostavljanje zapisa o opremi koji dokumentiraju datum instalacije, povijest održavanja i intervale zamjene filtera za svaki FFU omogućuje prediktivno održavanje i sprječava iznenadne kvarove koji bi mogli ugroziti čistoću.
