Potpuni vodič za odabir sustava čistih soba

Razina čistoće: Prva točka odabira

Svi dizajni sustava čistih soba vrte se oko razina čistoće. ISO 14644-1:2025 klasificira čistoću od ISO klase 1 do ISO klase 9. Domaća inženjerska praksa obično koristi terminologiju klase 100, klase 1.000, klase 10.000 i klase 100.000. Više razine zahtijevaju strožu kontrolu čestica, pri čemu troškovi izgradnje i potrošnja energije eksponencijalno rastu.

Izbjegavajte "pretjerano dizajniranje" tijekom odabira. Jedna je farmaceutska tvrtka izgradila pomoćnu zonu razreda C prema standardima razreda B, što je rezultiralo godišnja potrošnja energije povećava se za približno 35% , a rok povrata produljen za 2,8 godina. Racionalni pristup je: projektirati zone jezgre procesa prema najvišim zahtjevima, smanjiti pomoćne zone i spriječiti povratni tok onečišćenja kroz gradijente diferencijalnog tlaka (jezgra zona ≥10 Pa , zračna komora ≥10 Pa , hodnik ≥10 Pa ).

Modularna naspram tradicionalne gradnje: Odabir načina rada određuje troškove životnog ciklusa

Ovo je najkritičnija strukturna odluka u izboru 2026. Modularne čiste sobe koriste montažne zidne ploče, stropove i FFU jedinice za montažu na licu mjesta, dok tradicionalni način rada uključuje zavarivanje okvira na licu mjesta, ugradnju cijevi i visokoučinkovitih filtara.

Temeljne prednosti modularnih rješenja leže u skalabilnosti i sažetim rasporedima izgradnje. Podaci o industrijskim mjerenjima pokazuju da modularni načini rada mogu skraćuju prosječna razdoblja izgradnje za više od 30% , i podržavaju buduće "uklanjanje zidova radi proširenja" — posebno pogodno za iznajmljene objekte ili poduzeća s nesigurnim kapacitetom. Što se tiče operativnih troškova, zbog visokoučinkovite opreme za uštedu energije i inteligentnih grupnih kontrolnih sustava, potrošnja energije može biti sniženo 20%-40% u usporedbi s tradicionalnim rješenjima.

Međutim, modularno nije univerzalno primjenjivo. Kada područje premašuje 500 četvornih metara ili uključuje složene procesne cjevovode, tradicionalni EPC način ugovaranja građevinskih radova pročišćavanja nudi prednosti u strukturnoj čvrstoći i sveobuhvatnom rasporedu cjevovoda. Novi projekt energetske baterije izmjerio je da an 800 četvornih metara Sveobuhvatni trošak modularnog rješenja bio je zapravo 18% veći od tradicionalnog, budući da troškovi konstrukcijskog ojačanja prostora velikog raspona nadoknađuju prednosti montažne izrade.

Odabir osnovne opreme: Logika usklađivanja za FFU, filtere i strukturu ovojnice

Učinkovitost sustava čistih soba određena je trojstvom "automatskog upravljačkog sustava HVAC za pročišćavanje ovojne strukture" — svaka pojedinačna slaba točka umanjit će ukupnu učinkovitost.

Zrakonepropusnost strukture ovojnice: prva obrambena linija za čistoću

Implementirani GB/T 29468-2024 "Cleanroom Envelope Structure Sandwich Paneli" iz 2026. godine razjasnio je obvezne pokazatelje za ocjenu otpornosti na vatru temeljnog materijala, otpornost površinskog premaza na koroziju i druge stroge zahtjeve. Tijekom odabira, od dobavljača bi se trebalo zahtijevati da dostave izvješća o ispitivanju zrakonepropusnosti panela - propuštanje zraka u spojnom otvoru primarni je uzrok nepoštivanja čistoće. Jedan projekt tvornice elektronike koristio je nestandardne aluminijske profile za spajanje, što je rezultiralo brojem čestica u zoni ISO klase 5 premašivanje standarda za 2,3 puta , zahtijevajući 47 dana za preradu radi zamjene brtvila za brtvljenje i podešavanja diferencijalnog tlaka.

Ključni parametri FFU odabira

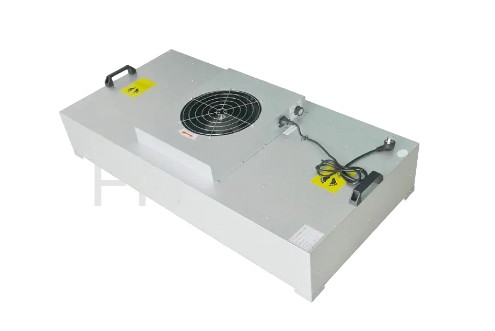

FFU (Fan Filter Unit) odabir zahtijeva pažnju na tri ključna parametra:

• Životni vijek ventilatora: Kvalitetni centrifugalni ventilatori s izravnim pogonom mogu dosegnuti preko 50.000 sati
• Razina buke: Radna zona ≤65dB(A)
• Raspon regulacije brzine: Regulacija brzine bez koraka prilagođava se različitim uvjetima kapaciteta

Linije za proizvodnju poluvodiča obično koriste FFU stropove s punim pokrivanjem za stvaranje jednosmjernog protoka, dok farmaceutske zone stupnja C mogu koristiti kombinacije nejednosmjernog protoka s lokalnim laminarnim protokom, smanjenje nabave FFU za 30% .

Strategija konfiguracije filtra u tri stupnja

Konfiguracija filtra slijedi "primarnu srednje visoku/ultravisoku učinkovitost" trostupanjske filtracije. Kritično pogrešno shvaćanje je zanemarivanje kapaciteta primarnog filtra za zadržavanje prašine — kada je kapacitet nedovoljan, srednje i visoko učinkoviti filtri se prerano začepljuju, uzrokujući otpornost sustava na udare i skok potrošnje energije. Preporuke:

1. Primarni: panelni filtri razreda G4 (kapacitet zadržavanja prašine ≥500g )
2. Srednji: džepni filteri razreda F8
3. Terminalni visokoučinkoviti filtri (razred H13-H14) sa ≥99,99% učinkovitost za čestice ≥0.3μm

Ažuriranja usklađenosti za 2026. koja se moraju obraditi u odabiru

2025.-2026. je razdoblje intenzivnih ažuriranja standarda čistih soba. Zanemarivanje sljedećih novih propisa tijekom odabira može dovesti do neuspjeha prihvaćanja ili operativne neusklađenosti:

• GB/T 33556.1-2025 (Na snazi od 1. svibnja 2026.): Specifikacije primjene čistih prostorija u bolnicama, zahtjevi za mrežno praćenje diferencijalnog tlaka odjela za jačanje negativnog tlaka i operacijske sobe
• GB/T 47162-2026 (Na snazi od 1. rujna 2026.): Opći tehnički zahtjevi za vrata čistih prostorija, kvantitativni pokazatelji po prvi put nacionalnim standardima za zrakopropusnost panela vrata, trajnost brtve i antikondenzaciju prozora za promatranje
• GB/T 46376-2025 (Na snazi od 1. svibnja 2026.): Standardi usluga rada i održavanja čistih soba, koji zahtijevaju O&M zapise o punom životnom ciklusu s mogućnošću praćenja za zamjenu filtera, kalibraciju diferencijalnog tlaka i druge radnje
• GB 50073-2013 2025 Djelomična revizija: Nove smjernice za dizajn poluvodičkih visokokvalitetnih radionica za čiste sobe, plus zahtjevi za dizajn koji štedi energiju i kontrolu emisije ugljika

Kontrolni popis odluke o odabiru: Izbjegavanje uobičajenih zamki

Prije dovršetka rješenja upotrijebite sljedeći kontrolni popis za provjeru stavke po stavku:

Sustav čistih soba odabir je u biti ravnoteža između "procesnih zahtjeva - okvira usklađenosti - troškova životnog ciklusa." Trend 2026. pokazuje da je grubi model jednostavnog stremljenja visokoj čistoći eliminiran, zamijenjen preciznim dizajnom temeljenim na digitalnoj simulaciji (BIM CFD simulacija protoka zraka), načinima gradnje koji duboko integriraju modularizaciju i inteligenciju te upravljanjem potpune usklađenosti životnog ciklusa koji pokriva dizajn-izgradnja-operacija. Pri odabiru, poduzeća bi trebala dati prioritet ocjenjivanju posjeduju li pružatelji usluga mogućnosti integracije međustandarda i stručno znanje u industriji, umjesto puke usporedbe početnih ponuda.

Kako odabrati Panels za elektroničke sustave čistih soba bez prašine?

Prilikom odabira panela čistih soba za elektroničku radionicu bez prašine, ključ nije jednostavno odabrati najskuplji materijal. Pravi izbor ovisi o razina čistoće, uvjeti vlažnosti, otpornost na vatru, antistatički zahtjevi i učestalost održavanja . Za većinu projekata proizvodnje elektronike, strojno izrađene ploče od kamene vune ili ploče na bazi magnezija praktičan su i pouzdan izbor.

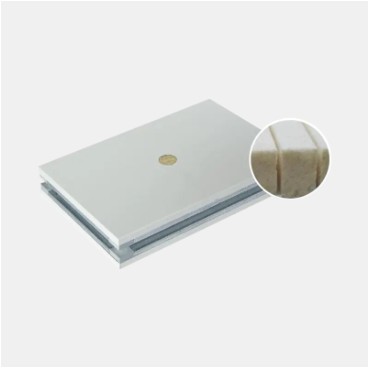

• Opće radionice za sklapanje elektronike: Strojno izrađene ploče od kamene vune za čiste prostorije
• Radionice visoke čistoće: ploče za čiste prostore na bazi magnezija
• Vlažna okruženja: poliuretanske ploče za čiste prostorije
• Područja koja zahtijevaju česte izmjene: Aluminijske ploče u obliku saća
• Područja osjetljiva na ESD: ploče s antistatičkom površinskom obradom

Zašto je odabir panela važan u elektroničkim čistim sobama

Ploče za čiste prostore nisu samo zidni i stropni materijali. Oni izravno utječu na čistoću zraka, performanse brtvljenja i dugoročnu stabilnost radionice. Proizvodnja elektronike vrlo je osjetljiva na čestice prašine, fluktuacije vlažnosti i statički elektricitet, tako da loš odabir ploče može smanjiti prinos proizvoda.

• Propuštanje zraka kroz spojeve smanjuje razinu čistoće
• Deformacija od vlage utječe na brtvljenje vrata i prozora
• Stvaranje prašine zagađuje osjetljive komponente
• Nakupljanje statičkog elektriciteta može oštetiti elektroničke uređaje
• Često održavanje povećava rizik od zastoja

Usporedba uobičajenih tipova ploča za čiste prostorije

Odaberite ploče prema vrsti radionice

SMT proizvodna radionica

Ploče na bazi kamene vune ili magnezija preporučuju se za stabilnu strukturu i otpornost na požar u okruženjima s puno opreme.

Radionica precizne montaže

Ploče na bazi magnezija s boljom ravnošću pomažu poboljšati učinkovitost brtvljenja.

Tvornica elektronike za vlažnu klimu

Poliuretanske ploče su prikladne zbog veće otpornosti na vlagu i izolacijskih svojstava.

Područja za istraživanje i razvoj i testiranje

Aluminijske saćaste ploče idealne su za područja koja zahtijevaju buduće prilagodbe rasporeda.

Ključni čimbenici koje treba provjeriti prije kupnje

1. Debljina čeličnog lima: Odaberite strukturno stabilne specifikacije.
2. Gustoća jezgre: Veća gustoća često znači bolju otpornost na deformacije.
3. Ocjena požara: Dajte prednost višim stupnjevima otpornosti na vatru.
4. Zrakonepropusnost: Kvaliteta brtvljenja spojeva izravno utječe na čistoću.
5. Površinska obrada: Odaberite prema potrebama antistatika ili otpornosti na koroziju.

Kako uravnotežiti proračun i dugoročnu izvedbu

Praktičan pristup je premium ploče za kritične zone i standardne ploče za potporna područja .

• Osnovne proizvodne zone: ploče visoke stabilnosti
• Hodnici i skladišta: Standardne ploče za čiste sobe
• Servisni prostori: Osnovni materijali za ograđivanje

Kvaliteta instalacije određuje konačne rezultate

Čak i izvrsni materijali za ploče ne mogu dobro funkcionirati ako je kvaliteta ugradnje loša. Pažljivo provjerite sljedeće:

• Ujednačeni i zabrtvljeni spojevi ploča
• Glatki kutni prijelazi
• Zatvoreni strop i priključci za odvod zraka
• Ugradnja vrata i zidnih panela u ravnini
• Pristupni otvori za razumno održavanje

Zaključak

Prilikom odabira ploče za elektronički sustav čistih prostorija bez prašine odredite prioritet čistoća stabilnost > sigurnost > trajnost > pogodnost održavanja . Za većinu tvornica elektronike, ploče od kamene vune i magnezija pouzdani su glavni izbor, dok su ploče od poliuretana i aluminijskog saća bolje za vlažna ili fleksibilna okruženja.

Što je praktičnije u radionicama s lošom čistoćom: Paneli za čiste sobe or Prozori čistih soba ?

U radionicama niske čistoće (kao što je ISO klasa 8, ISO klasa 9 ili općenito kontrolirana proizvodna područja ), ako samo jedna opcija može imati prioritet, paneli čistih soba obično su praktičniji od prozora čistih soba . To je zato što ploče pokrivaju veće područje i izravno određuju brtvljenje zidova, učinkovitost čišćenja, trajnost i stabilnost okoliša.

Prozori čistih soba također su korisni, ali u čistim sobama nižeg stupnja oni uglavnom osiguravaju osvjetljenje, vidljivost i lokalno odvajanje. Oni su obično nadogradnja upravljanja, dok su ploče bitna struktura kućišta.

• Ograničeni proračun: Dajte prednost pločama čistih soba

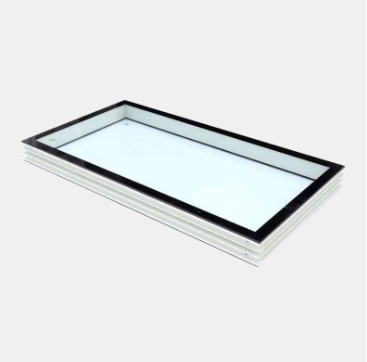

• Potrebna vidljivost: Dodajte prozore čistih soba
• Novogradnja: Planirajte panele i prozore zajedno

Zašto bi radionice s niskom čistoćom trebale dati prednost pločama čistih soba

Iako radionice s niskom čistoćom imaju niže standarde od naprednih čistih soba, one još uvijek zahtijevaju kontrolu prašine, otpornost na vlagu i upravljanje kontaminacijom. Kao glavni zidni i stropni materijal, ploče za čiste prostore imaju izravniji utjecaj na okoliš.

• Obično poklopac više od 80% površina kućišta
• Glatke površine pojednostavljuju čišćenje i dezinfekciju
• Zabrtvljeni spojevi smanjuju infiltraciju vanjske prašine
• Toplinska i zvučna izolacija poboljšavaju stabilnost radionice
• Brže održavanje i lakša zamjena

Praktična vrijednost prozora čistih soba

Prozori čistih soba nisu nevažni. U čistim sobama niže razine uglavnom poboljšavaju vizualno upravljanje i radnu udobnost. Idealne su tamo gdje je potrebno promatranje, dnevno svjetlo ili nadzor.

• Pratite proizvodnju bez ulaska u prostoriju
• Poboljšajte uvjete prirodnog osvjetljenja
• Prikladno za pakiranje, inspekciju i tampon zone
• Podrška za zoniranje i nadzor tijeka rada

Praktična usporedba: Paneli vs Windows

Radionice bolje prilagođene davanju prioriteta panelima

Područja za preradu hrane

Zidovi zahtijevaju često pranje, zbog čega je otpornost na mrlje i koroziju važnija.

Radionice pakiranja

Kontrola prašine i čistoća čine ploče većim prioritetom.

Skladištenje i tampon zone

Izdržljivi zidni sustavi obično su najpraktičnije rješenje.

kada Prozori čistih soba Vrijedi im dati prioritet

Područja inspekcije i praćenja

Menadžeri mogu promatrati operacije bez ulaska u prostoriju.

Zone s velikim prometom

Vidljivost može smanjiti nepotrebna otvaranja vrata.

Loše osvijetljene radionice

Prozori poboljšavaju prirodno svjetlo i udobnost zaposlenika.

Preporučena konfiguracija za radionice niske čistoće

Za većinu proizvodnih područja s niskom čistoćom, praktično je rješenje ploče first, windows second :

• Koristite ploče za čiste sobe za glavne zidove i stropove
• Instalirajte fiksne prozore na ključnim točkama promatranja
• Smanjite nepotrebne otvore za bolje brtvljenje
• Dodajte više prozora kasnije ako je potrebno

Zaključak

U radionicama s niskom čistoćom, ploče za čiste sobe općenito su praktičnije od prozora za čiste sobe jer određuju osnovne performanse brtvljenja, trajnost, učinkovitost čišćenja i stabilnost u okolišu . Prozore čistih soba najbolje je koristiti kao dodatak za upravljanje i vidljivost. Za dugoročnu praktičnost, prvo odredite prioritet pločama, a zatim po potrebi dodajte prozore.
