Kako odabrati pravu Čelične grede u obliku slova C Specifikacije temeljene na zahtjevima za opterećenje zgrade

Primarni princip pri odabiru specifikacija čeličnih greda u obliku slova C za dizajn čelične konstrukcije je osigurati da je omjer visine presjeka (H) i raspona obično između 1/35 i 1/50, dok modul presjeka milia izdržati maksimalni moment savijanja. Za industrijska postrojenja sa standardnim rasponom od 6 metara, poželjne specifikacije su obično C180×60×20×2,5 ili C200×70×20×3,0. Specifične specifikacije moraju se odrediti na temelju preciznih proračuna vlastitog opterećenja, živog opterećenja i opterećenja okoliša (vjetar i snijeg).

Specifični utjecaji ključnih vrsta opterećenja na odabir

Kao hladno oblikovane čelične komponente tankih stijenki, čelične grede u obliku slova C imaju visok omjer čvrstoće i težine, ali njihov odgovor na različite vrste opterećenja značajno varira:

Smrtna opterećenja i vlastita težina krovnog sustava

Vlastita opterećenja uključuju težinu obojenih čeličnih limova ili sendvič panela. Na primjer, korištenje sendvič panela od staklene vune debljine 75 mm povećava vlastitu težinu za otprilike 12-15 kg po kvadratnom metru. Ako je fotonaponski sustav instaliran na krovu, debljina zidne grede treba se povećati s 2,0 mm na 2,5 mm ili više na temelju dodatnih 15-20 kg/m² opterećenja.

Klimatsko opterećenje okoliša (vjetar i snijeg)

U područjima s velikim opterećenjem snijegom, grede moraju imati izuzetnu otpornost na pritisak. U obalnim područjima s jakim vjetrovima, usisavanje vjetra može uzrokovati gubitak stabilnosti donje prirubnice grede pod pritiskom. Stoga se preporuča odabrati specifikacije sa širinom prirubnice (B) ne manjom od 60 mm u područjima visokog pritiska vjetra kako bi se povećala torzijska krutost.

Referenca za Common Čelične grede u obliku slova C Specifikacije i rasponi opterećenja

Kako bi se uravnotežila sigurnost i ekonomičnost materijala, sljedeće su preporuke za industrijski odabir temeljene na uobičajenim uvjetima opterećenja:

Praktični prijedlozi za odabir za poboljšanje strukturne sigurnosti

Prilikom određivanja specifikacija, osim fizičkih dimenzija, treba obratiti pozornost na sljedeće tehničke točke:

• Strogo provodite ograničenja otklona: Progib krovnih greda pri kombinacijama punog opterećenja ne bi trebao prelaziti L/150. Na primjer, otklon grede od 6 metara prema dolje mora se kontrolirati unutar 40 mm; u suprotnom, odjeljak se mora povećati.
• Optimizacija čvrstoće materijala: Za projekte s većim opterećenjima, usvajanje čelika kvalitete Q355 umjesto konvencionalnog Q235 može značajno poboljšati kapacitet nosivosti uz zadržavanje manjih specifikacija, učinkovito smanjujući vlastitu težinu glavne strukture.
• Razmatranja otpornosti na koroziju: Iako čelične grede u obliku slova C imaju dobru otpornost na koroziju, u kiselim ili obalnim okruženjima treba odabrati specifikacije s pocinčanim slojem ne manjim od 275 g/m² kako bi se spriječio pad nosivosti zbog korozije materijala.

Što ima bolju toplinsku izolaciju: Obojeni čelični profilirani limovi or Čelični sendvič paneli u boji ?

Jasan je zaključak da Čelični sendvič paneli u boji offer significantly superior thermal insulation performance u usporedbi s obojanim čeličnim profiliranim limovima. Dok jednoslojni profilirani lim prvenstveno djeluje kao vremenska barijera sa zanemarivim toplinskim otporom, sendvič paneli koriste izolacijski sloj jezgre koji stvara robustan toplinski prekid. U praktičnim industrijskim primjenama, prelazak na sendvič panele može rezultirati smanjenjem unutarnje temperature od 10°C do 15°C tijekom vrhunskih ljetnih mjeseci .

Osnovne strukturne razlike i toplinska otpornost

Razlika u izolacijskim svojstvima izravan je rezultat sastava poprečnog presjeka ova dva materijala:

Jednoslojne čelične profilirane ploče presvučene bojom

Profilirani listovi poput YX25-210-840 izrađeni su od čelika visoke vodljivosti. Bez integrirane jezgre, toplina sunčevog zračenja prenosi se gotovo trenutačno u unutrašnjost zgrade. Oni su idealni za negrijana skladišta ili šupe gdje toplinska regulacija nije prioritet .

Kompozitni čelični sendvič paneli u boji

Ove ploče se sastoje od dvije čelične opne koje spajaju jezgru od poliuretana (PU), kamene vune ili EPS-a. Ova "sendvič" struktura učinkovito blokira vodljivi prijenos topline. A Integrirana ploča od poliuretana , na primjer, pruža najveću toplinsku učinkovitost dostupnu u modernoj industrijskoj gradnji.

Tehnički podaci: Usporedba toplinske vodljivosti

Sljedeći podaci ilustriraju toplinsku vodljivost (λ) različitih materijala. Niže vrijednosti predstavljaju bolja izolacijska svojstva:

Strateške smjernice za primjenu

Prilikom odabira između ovih materijala, razmotrite specifične funkcionalne zahtjeve projekta:

• Objekti s kontroliranom klimom: Za hladno skladištenje ili preradu hrane, Integrirana ploča od poliuretanas neophodni su za održavanje strogih temperaturnih razlika.

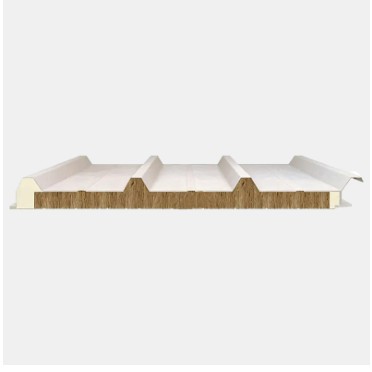

• Zaštita od požara u industriji: Gdje je otpornost na vatru kritična kao i izolacija, Sendvič paneli od kamene vune su optimalan izbor, nudeći A-grade zaštitu od požara.
• Ekonomska skloništa: Profilirani listovi poput YX35-125-750 isplativi su za građevine na otvorenom ili poljoprivredne zgrade u kojima se ne upravlja unutarnjom klimom.

Dodana vrijednost od Sustavi sendvič panela

Osim regulacije topline, sendvič paneli pružaju nekoliko inženjerskih prednosti u odnosu na jednoslojne ploče:

• Akustično prigušenje: Materijal jezgre značajno apsorbira udarnu buku od kiše i vjetra.
• Strukturna čvrstoća: Kompozitna krutost omogućuje povećani rasponi između čeličnih greda u obliku slova C , smanjujući ukupnu upotrebu konstrukcijskog čelika.
• Kontrola kondenzacije: Kontinuirana izolacija sprječava unutarnje nakupljanje vlage (znojenje), štiteći inventar i unutarnje uređaje.

Analiza temeljnih prednosti: Zašto visoke zgrade preferiraju čelične podne obloge

Čelične podne obloge nisu samo predložak za fazu izgradnje; igra ključnu ulogu tijekom cijelog životnog ciklusa zgrade:

Strukturna izvedba i sigurnost

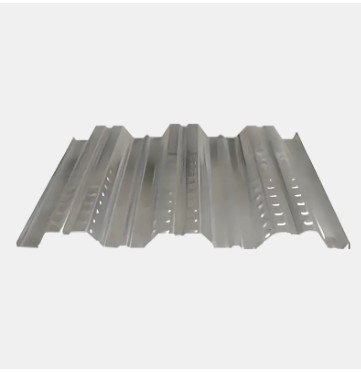

Čelični podovi (kao što je YX 75-293-880 teški model visoke čvrstoće ) uvelike poboljšava bočnu krutost podne ploče svojim valovitim oblikom. U visokim zgradama, ova struktura kompozitne ploče učinkovito poboljšava seizmičku redundantnost i pruža čvrstu radnu platformu odmah nakon polaganja, osiguravajući sigurnost radnika na velikim visinama.

Značajno smanjenje strukturne vlastite težine

Vlastita težina svakog kata u visokoj zgradi vrši ogroman pritisak na temelj. Korištenje čeličnih podova omogućuje smanjenje debljine betonske ploče, značajno olakšavajući težinu poda . To omogućuje projektantima da smanje dimenzije poprečnog presjeka greda i stupova glavnog okvira, čime se postiže bolja iskorištenost arhitektonskog prostora.

Detaljna usporedba tehničkih parametara

Sljedeća tablica jasno prikazuje razlike u izvedbi između dva rješenja u visokogradnji:

Preporuke za primjenu za tipične modele

Na temelju različitih zahtjeva opterećenja i raspona u visokim zgradama, preporučuju se sljedeći profesionalni modeli:

• YX 51-253-760 Nosivi tip s visokim rebrima: Prikladno za poslovne zgrade velikog raspona, pruža izvrsnu ukupnu krutost ploče.
• YX 35-125-750 Tip laganog kompozita: Prikladno za scenarije malog opterećenja kao što su stambene zgrade, nudeći izuzetno visoku učinkovitost instalacije.
• YX 51-304-914 Prošireni tip nosivosti: Prikladno za polaganje podova velikih površina, smanjujući preklapanja šavova i poboljšavajući nepropusnost zraka.

Zaključak i stručni savjet

Uzimajući u obzir mehaničku izvedbu, brzinu izgradnje i sveobuhvatne troškove, čelične podne obloge je nedvojbeno najbolji izbor za podnu konstrukciju visokih zgrada . Tijekom implementacije preporuča se raditi zajedno s Sustavi čeličnih greda u obliku slova C za projektiranje zidova i pomoćnih nosača kako bi se osigurao stabilniji i pouzdaniji prijenos sile za cijeli sustav čelične konstrukcije.

Kako odabrati odgovarajući Sustavi čeličnih konstrukcija na temelju raspona i opterećenja?

Odabir pravog sustava čelične konstrukcije mora slijediti osnovno načelo: "Sustavi rešetki/grebena za velike raspone, kompozitni/teški sustavi za velika opterećenja i portalni okviri za male do srednje raspone." Točnim usklađivanjem zahtjeva za rasponom i opterećenjem možete maksimizirati smanjenje potrošnje čelika i skratiti cikluse izgradnje, a istovremeno osigurati strukturnu sigurnost. Tipično, za standardna industrijska postrojenja s rasponom od 18-36 metara , sustav portalnih okvira predstavlja optimalnu ravnotežu ekonomičnosti i stabilnosti.

Preporuke za odabir sustava temeljene na rasponskim intervalima

Raspon izravno određuje dimenzije presjeka komponenti i standarde kontrole progiba. Ispod su tipične reference odabira za različite raspone raspona:

Mali i srednji raspon (12m - 24m)

U ovom rasponu, a Portalni okvirni sustav preporučuje se. Ovaj sustav koristi čvrstu mrežu od čelika u obliku slova H kao glavni kruti okvir, podržan od Čelične podrožnice u obliku slova C kao sekundarni sustav podrške. Čelične grede u obliku slova C imaju stabilna mehanička svojstva presjeka, malu težinu i visok omjer čvrstoće i težine, učinkovito prenoseći opterećenja obloge na primarnu strukturu.

Veliki raspon (24m - 48m)

Kada raspon prijeđe 30 metara, vlastita težina komponenti čvrste mreže naglo raste. U takvim slučajevima, Konstrukcije čeličnih cijevi ili svemirskih okvira predlažu se. Ovi sustavi uvelike poboljšavaju iskorištenje materijala kroz pretvorbu kompresije i napetosti između članova, što ih čini prikladnima za stadione, hangare za zrakoplove i industrijske logističke centre velikog raspona.

Specifični utjecaj uvjeta opterećenja na odabir komponenata

Opterećenja uključuju mrtva opterećenja, kao i živa opterećenja kao što su snijeg, vjetar i opterećenja dizalice:

• Teška industrijska opterećenja: Odaberite ako krov mora podržavati veliku opremu ili operacije visokog intenziteta Duboki rebrasti nosivi krovovi (npr. YX50-410-820) ili profilirane ploče visoke čvrstoće za povećanje lokalne nosivosti.
• Dinamička opterećenja (dizalice): Za postrojenja s teškim dizalicama, glavna konstrukcija mora koristiti zavarene H-grede ili rešetkasti stupovi , uparen s teškim čeličnim podovima visoke čvrstoće poput YX 75-293-880 nositi se s čestim dinamičkim udarima.
• Opterećenja zaštite okoliša: U područjima visokog pritiska vjetra, sekundarni potporni sustav, kao što je Čelične podrožnice u obliku slova C , trebali bi biti postavljeni gušće kako bi se osigurala stabilna mehanička izvedba.

Tablica podudaranja raspona, opterećenja i konstrukcijskih komponenti

Sljedeća tablica sažima zahtjeve za komponente čelične konstrukcije na temelju različitih kombinacija raspona i opterećenja:

Praktične strategije za optimizaciju odabira

U stvarnom inženjeringu, usredotočite se na ove detalje kako biste dodatno optimizirali sustav:

• Integracija ovojnice zgrade: Odabir Poliuretanske (PU) integrirane ploče može istovremeno zadovoljiti zahtjeve za izolacijom i malom težinom, smanjujući strukturno opterećenje uzrokovano težinom sustava omotača.
• Koordinacija podnog sustava: Za visoke ili višekatnice dajte prednost kompozitnim podovima poput YX 32-130-780 formirati stabilnu kompozitnu nosivu konstrukciju.
• Konzistencija materijala: Osiguravanje usklađivanja mehaničkih parametara između Čelične podrožnice u obliku slova C , profilirani limovi obloženi bojom , i sendvič paneli značajno poboljšava radni vijek zgrade i učinkovitost održavanja.
