Vrste vrata za čiste sobe: klizna vrata naspram okretnih

Zračna komora od 4 m² između hodnika ISO 8 i prostorije za punjenje ISO 7 ostavlja otprilike 900 mm čiste širine nakon što se zidne ploče podignu. Postavite okretno krilo od 1000 mm u taj procjep i ono će zahvatiti puni metar luka ravno u radnu zonu operatera. Klizno krilo se zatvara bez krađe prostora, ali treba džep ili površinsku tračnicu i pogon ako osoblje kroz cijelu smjenu gura kolica.

Taj jedini kompromis objašnjava većinu odluka o vratima za čiste sobe. Zadana su zakretna vrata: jednostavnija, jeftinija, sama se zatvaraju i lakše ih je brtviti protiv razlike u tlaku. Klizna vrata pobjeđuju kada je otvor tijesan, promet gust, krilo je preglomazno za guranje ili prostorija mora ostati zatvorena dok ljudi i roba prolaze. Niti jedna vrsta nije univerzalno bolja, a pogrešan izbor obično ispliva na površinu mjesecima kasnije kada dođe do povišenog broja čestica na pragu ili posjeta održavanju svaka dva tjedna.

U nastavku je prikazano kako se svaka vrsta ponaša u klasificiranom prostoru, gdje se nalazi stvarni trošak vlasništva i gdje svaka prestaje biti razuman odgovor. Ako je koncept šire sobe još otvoren, vodič za odabir sustava čistih soba pokriva ploče, stropove i protok zraka prije nego što dođete do rasporeda vrata.

Kako se pokretna vrata za čistu sobu ponašaju pod pritiskom

Okretna vrata su okvir, set šarki, krilo i brtva. U čistoj sobi brtva je ono što je važno. Kada se krilo zatvori, perimetralna brtva mora se dovoljno stisnuti da zaustavi migriranje zraka između dvije prostorije koje se drže na udaljenosti od 10 do 15 Pa. Zato su listovi čistih soba specificirani s kontinuiranim brtvama, podesivim šarkama i bližom veličinom za masu listova, a ne ono što je ostalo u kombiju.

List se obično objesi da se okreće prema strani s višim tlakom. Pritisak zatim gura vrata u njihov okvir umjesto od njega, tako da umorni zatvarač tiho ne pretvara vrata u stazu curenja. Praktična posljedica je da se zakretno krilo otvara u čistiju sobu, što vrijedi provjeriti u odnosu na tok haljine i rute kolica na crtežu, a ne na licu mjesta.

Gdje su krilna vrata pravi odgovor

Slab do umjeren promet, nekoliko desetaka pokreta po smjeni.
Uski otvori, obično 800-1000 mm jednokrilni ili 1200-1800 mm dvokrilni.
Prostorije u kojima je ponovljiva brtva važnija od brzine ciklusa.
Zidovi bez mjesta za gusjenicu, džep ili operatera na glavi.
Otvori bez napajanja, gdje je opružni zatvarač najjednostavniji fail-safe.

Inspekcija je tiha prednost. Možete vidjeti brtvu, osjetiti kompresiju i prilagoditi zatvarač za nekoliko minuta kada je soba ponovno u funkciji.

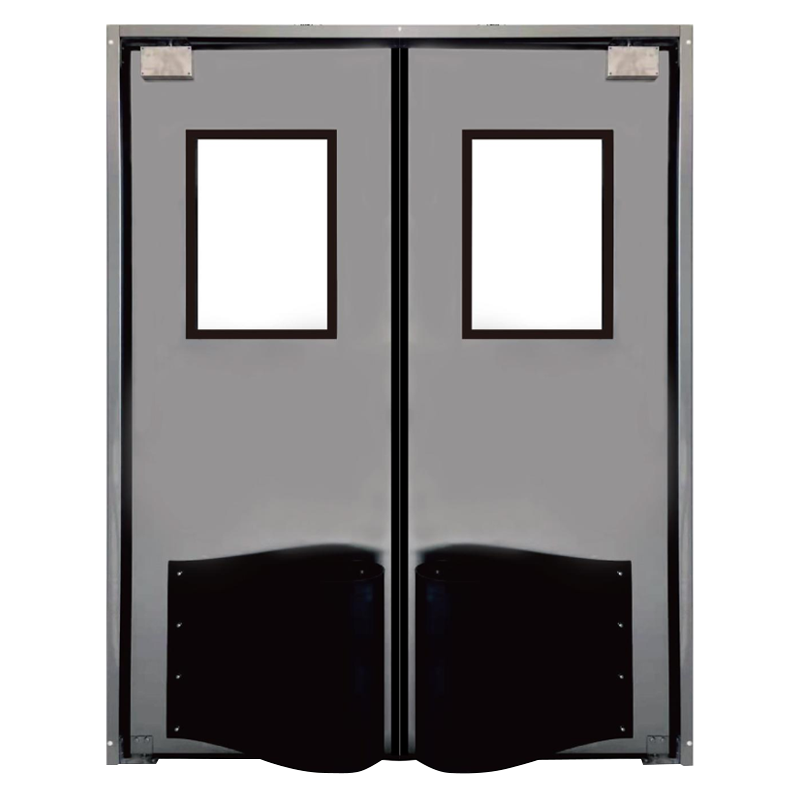

Swing Impact Door for High-Traffic Environments

Okretna udarna vrata za okruženja s velikim prometom Zaštitna okretna vrata s pločama otpornim na udarce i lakim pregledom, prikladna za bolnice, čiste sobe i skladišta gdje česti promet zahtijeva izdržljivost. Pogledajte proizvod →

Gdje klizna vrata čistih soba zarađuju svoj trošak

Klizna vrata zamjenjuju šarke za mehanizam: valjke, tračnice, donju vodilicu i, kod većine instalacija, remenski ili zupčasti pogon. List putuje paralelno sa zidom, tako da ne troši luk ljuljanja. To je najveći pojedinačni razlog zašto se specificira u kompaktnim zračnim komorama, rashladnim komorama i materijalnim hodnicima gdje bi zakretno krilo zaprljalo regale ili štitnik stroja.

Uobičajene klizne konfiguracije

Nadgradna montaža: tračnica pričvršćena na čistu ili prljavu stranu, najlakši raspored za ugradnju i servisiranje.
Teleskopski: dva ili više listova nejednake širine slažu se u kratki džep kada je duljina stijenke ograničena.
Dvostruki razdjelnik: dva krila otvorena od sredine za široke otvore i visok protok.
Hermetičko klizanje: padajuća brtva ili brtva na napuhavanje zatvara krilo samo kada je potpuno zatvoreno.

Brtvljenje je ono gdje klizna vrata povijesno nisu uspjela. Jednostavna četka ili usna brtva trlja duž okvira u svakom ciklusu i curi čim se list počne savijati. Padajuća brtva izbjegava to trošenje jer dolazi u kontakt s podom i okvirom samo u zatvorenom položaju, a njezine brojke propuštanja su slične onima kod krilnih vrata.

Izbor pogona tada mijenja ekonomiju. Klizna vrata s električnim pogonom mogu se spojiti s prolaznim prozorom ili zračnim tušem tako da se istovremeno otvara samo jedan otvor, nešto što ručno okretno krilo ne može učiniti bez električnih zamaha koji se bore protiv zatvarača. Iznad širine otvora od otprilike 2000 mm, automatizacija također uklanja problem dosega i napora koji teško ručno krilo pretvara u sigurnosni problem.

Proizvođač vrata za čiste sobe Kaisier Cleans the Globe Tech Empowers Tomorrow Pogledajte proizvod →

Klizna naspram okretnih vrata čistih prostorija: jedna uz drugu

Oba stupa pretpostavljaju isti otvor u zidu panela, razliku od 10-15 Pa i ručnu upotrebu osim ako nije drugačije navedeno. Brojke se mijenjaju čim se doda automatizacija ili hermetička brtva.

Tipični kompromisi za jednokrilna vrata od 1000 mm; stvarne brojke ovise o razlici tlaka, dizajnu brtve i specifikaciji pogona.
Kriteriji	Okretna vrata	Klizna vrata
Potrebno dopuštenje	Luk jednak širini lista, oko 1 m	Traka ili džep uz lice zida
Kvaliteta brtve	Kontinuirana brtva stisnuta na rubu zasuna	Ovisi o brtvilu; drop-down type odgovara swing
Ponašanje pod pritiskom	Pritisak pomaže u postavljanju lista u okvir	Pritisak opterećuje krilo prema vodilici
Vrijeme ciklusa	2-4 s ručno ili električno	1-3 s uključeno, sporo ako se gura rukom
Prometna sposobnost	Odgovara nekoliko desetaka pokreta po smjeni	Odgovara kontinuiranom protoku i trolejbusnom prometu
Široki otvori	Dvostruko krilo postaje teško i treba mu prostora	Dvodijelni ili teleskopski čine ga kompaktnim
Gubitak snage	Opružni zatvarač vraća list u zatvoreno stanje	Ručno otpuštanje; neki se pogoni ne mogu otvoriti
Točke održavanja	Šarke, zatvarač, brtva	Valjci, gusjenica, remen, vodilica, brtva
Instalirani trošak	Donja osnovna linija	Viši kada su uključeni pogon i kontrole
Najbolje odgovara	Zračne komore, svlačionice, ISO 5-8 apartmani	Uski zidovi, rashladne komore, automatizirane linije

Materijali, brtve i hardver koji odlučuju o izvedbi

Vrsta je samo pola specifikacije. Razumna zaokretna vrata s lošom brtvom ne uspijevaju, a klizna vrata s dobro osmišljenim hermetičkim brtvljenjem prolaze. Pet detalja dijeli vrata koja drže svoju klasu od onih koja se moraju prilagođavati svaki mjesec.

Konstrukcija krila: čelik obložen prahom za suhe prostore, legura aluminija s HPL oblogama za zone brisanja, nehrđajući čelik 304 ili 316 gdje je važna otpornost na ispiranje i koroziju.
Brtva: kontinuirani EPDM ili silikon, zamjenjiv bez rastavljanja okvira, komprimiran podesivim hardverom, a ne silom.
Vidna ploča: s ravnim ostakljenjem i dvostrukim staklom između klasificiranih zona tako da staklo ne postaje put curenja.
Okov: šarke od nehrđajućeg čelika i zatvarač za masu krila, plus podna vodilica na bilo kojem širokom kliznom krilu.
Upravljanje: blokade, senzori stopala, čitači kartica i mehaničko otključavanje u nuždi koje radi bez napajanja.

Listovi od nehrđajućeg čelika uobičajeni su odgovor u farmaceutskim i prehrambenim postrojenjima jer podnose često čišćenje bez oštećenja površine. Pravo pitanje nije izgleda li nehrđajući čelik bolje, nego bi li režim čišćenja uklonio premazani završni sloj unutar vijeka trajanja imovine.

Stainless Steel Cleanroom Door for GMP Environments

Vrata za čiste sobe od nehrđajućeg čelika za GMP okruženja Vrata za čiste sobe od nehrđajućeg čelika s bešavnom konstrukcijom i brtvljenjem u više stupnjeva, prikladna za GMP čiste sobe i sterilna okruženja koja zahtijevaju često čišćenje. Pogledajte proizvod →

Popis za praktičan odabir

Razradite ih prije nego što se raspored vrata popravi. Svaki od njih može promijeniti tip, ne samo model.

Izmjerite čistu širinu i slobodnu stranu zida s obje strane; odgovor često eliminira jednu vrstu odmah.
Brojite pokrete po smjeni po otvoru, uključujući kolica, i odlučite je li ručni list realan.
Potvrdite razliku tlaka i njegov smjer, zatim objesite ili vodite list u skladu s tim.
Provjerite režim čišćenja, jer on odlučuje o završnici puno prije estetike.
Odlučite mora li se otvor spojiti s prolaznim prozorom, zračnim tušem ili pristupnom pločom.
Dogovorite se o načinu kvara: pri nestanku struje, trebaju li se vrata zatvoriti, ostati otvorena ili pustiti za ručno korištenje?

Često postavljana pitanja

Koji tip odgovara ISO 5 čistoj sobi?

Okretna vrata uobičajena su polazna točka, jer je neprekinuta komprimirana brtva najjednostavnija pouzdana brtva u toj klasi. Odaberite hermetičko klizanje samo ako tlocrt nema mjesta za luk zakretanja ili ako se otvor mora spojiti sa sljedećom zonom.

Mogu li se klizna vrata po pritisku mjeriti s krilnim vratima?

Da, s padajućom ili brtvom na napuhavanje koja brtvi samo u zatvorenom položaju. Obična četkasta brtva procurit će čim se list savije, bez obzira koliko je tračnica dobro poravnata.

Koliko prostora treba zakretnom krilu?

Dopustite otprilike širinu krila plus 50-100 mm za ručku i upravljač, tako da krilu od 900 mm treba oko metar čistog poda na strani prema kojoj se otvara.

Trebaju li klizna vrata čistih soba uvijek struju?

Ne. Lišće do otprilike 60 kg može se ručno pokretati na dobrim valjcima. Povrh toga, ručna uporaba opterećuje i operatera i poravnanje gusjenice.

Biranje između to dvoje bez pretjeranog određivanja

Većina objekata završi s obje vrste, i to je ispravan ishod. Okretna krilca u zračnim komorama i garderobama, gdje je važno čvrsto brtvljenje i jednostavno održavanje; klizna krila gdje je zidna traka kratka, promet je stalan ili se otvor mora spojiti sa sljedećom zonom.

Odlučite vrstu prema zazoru, diferencijalnom tlaku i broju prometa, a zatim potrošite preostali proračun na brtvu, hardver i pogon. Ako želite da se raspored vrata pregleda zajedno s rasporedom panela i stropa, pošaljite nam crteže i vratit ćemo se sa specifikacijom koja se može izgraditi.
